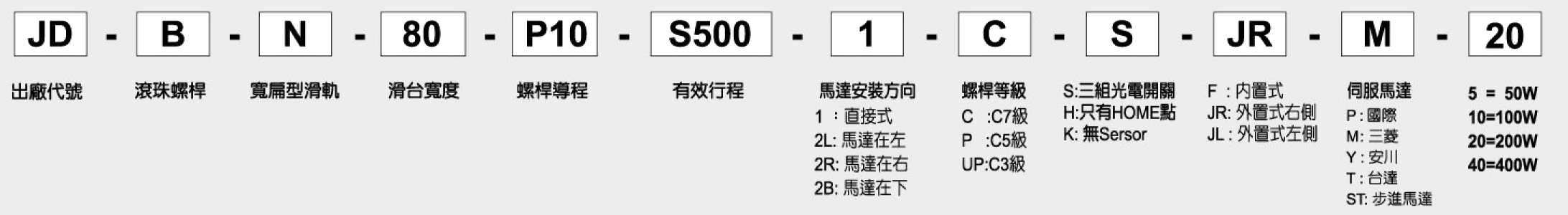

半密式滾珠螺桿滑台（寬扁型滑軌） JDBN-80
一般防塵等級
馬達容量: 200W
上一個 下一個 詢價
產品介紹
適用馬達 AC-200W / 220V
滑軌與滑塊 MR15 WL Flat Slides
額定扭矩 0.64 N.m
重覆精度 ± 0.01mm
滾珠螺桿外徑 ø12, ø16
螺桿導程 5 10 16 20
最高速度 250 500 800 1000
最大荷重 水平 30 25 18 15
垂直 17 12 10 8
光電開關 型號 674 x 3 pcs 671 x 3 pcs
負載力矩表   Ma: 81 N.m
  Ma: 35.2 N.m
  Ma: 35.2 N.m
JDBN-80 直接式規格表-1

1. 長度依馬達不同而變更
2. 馬達蓋為選配.
3. 適用馬達: 50W, 100W, 200W, 400W
4. The oiler is optional accessory
5. 外置SENSOR安裝(可選擇R右側或L左側)

SENSOR 出線號數如下：

  1. 正極限 +LS
  2. 原點 HOME
  3. 負極限 -LS
JDBN-80 Direct Type-2L

1. 適用馬達: 50W, 100W, 200W, 400W
4. The oiler is optional accessory
2. 外置SENSOR安裝 (R右側)

SENSOR 出線號數如下：

  1. 正極限 +LS
  2. 原點 HOME
  3. 負極限 -LS
JDBN-80 Direct Type-2R

1. 適用馬達: 50W, 100W, 200W, 400W
4. The oiler is optional accessory
2. 外置SENSOR安裝 (L左側)

SENSOR 出線號數如下：

  1. 正極限 +LS
  2. 原點 HOME
  3. 負極限 -LS
JDBN-80 Direct Type-2B

1. 適用馬達: 50W, 100W, 200W, 400W
4. The oiler is optional accessory
2. 外置SENSOR安裝 (R右側 或 L左側)

SENSOR 出線號數如下：

  1. 正極限 +LS
  2. 原點 HOME
  3. 負極限 -LS
