半密式滾珠螺桿滑台（雙滑塊） JDB-128

一般防塵等級
馬達容量: 400W

上一個 下一個 詢價

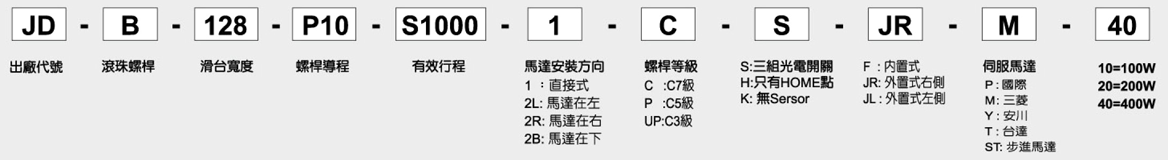

產品介紹
適用馬達 AC-400W / 220V
滑軌與滑塊 15mm 雙滑軌、雙滑塊
額定扭矩 1.3N.m
重覆精度 ± 0.01mm
滾珠螺桿外徑 ø16 mm, ø20 mm
螺桿導程 5 mm 10 mm 16 mm 20 mm
最高速度 250 mm/sec 500 mm/sec 800 mm/sec 1000 mm/sec
最大荷重 水平 50 kg 40 kg 28 kg 20 kg
垂直 22 kg 14 kg 12 kg 10 kg
光電開關 型號 674 x 3 pcs / 671 x 3pcs
負載力矩表 Ma:110 N.m
Mb:90.65 N.m
Mc:90.65 N.m

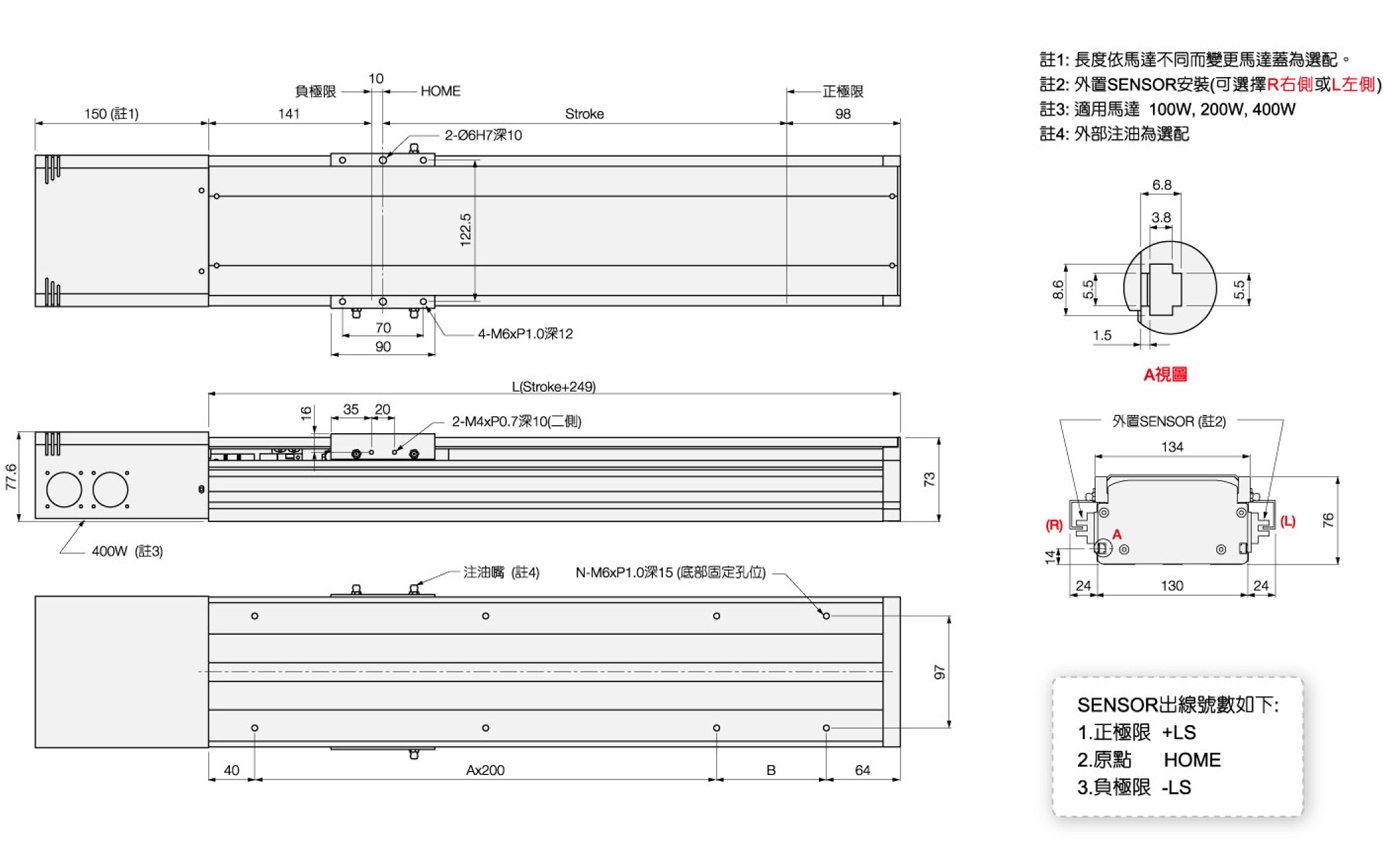

JDB-128 直接式規格表-1

註1: 長度依馬達不同而變更，馬達蓋為選配。
2. 外置SENSOR安裝(可選擇R右側或L左側)
3. 適用馬達: 100W, 200W, 400W
4. The oiler is optional accessory

SENSOR 出線號數如下：

  1. 正極限 +LS
  2. 原點 HOME
  3. 負極限 -LS

單位：mm

行程 100 150 200 250 300 350 400 450 500 550 600 650 700 750 800 850 900 950 1000 1050 1100 1150 1200
L 349 399 449 499 549 599 649 699 749 799 849 899 949 999 1049 1099 1149 1199 1249 1299 1349 1399 1449
A 1 1 1 1 2 2 2 2 3 3 3 3 4 4 4 4 5 5 5 5 6 6 6
B 45 95 145 195 45 95 145 195 45 95 145 195 45 95 145 195 45 95 145 195 45 95 145
N 6 6 6 6 8 8 8 8 10 10 10 10 12 12 12 12 14 14 14 14 16 16 16
重量(kg) 3.4 7.1 7.7 8.3 8.9 9.5 10.1 10.7 11.3 11.9 12.5 13.1 13.9 14.7 15.5 16.3 17.1 17.9 18.7 19.5 20.3 21.1 21.9

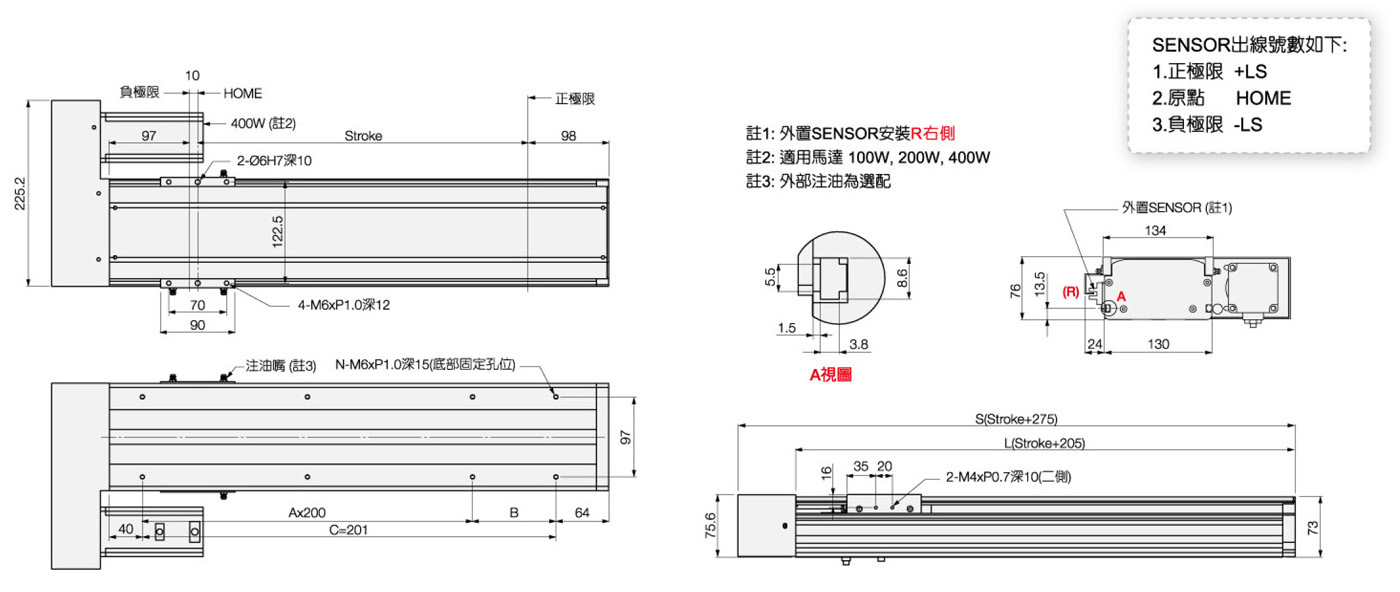

JDB-128 間接式規格表-2L

1. 外置SENSOR安裝 R右側
2. 適用馬達: 100W, 200W, 400W
3. 外部注油為選配

SENSOR 出線號數如下：

  1. 正極限 +LS
  2. 原點 HOME
  3. 負極限 -LS

單位：mm

行程 100 150 200 250 300 350 400 450 500 550 600 650 700 750 800 850 900 950 1000 1050 1100 1150 1200
S 375 425 475 525 575 625 675 725 775 825 875 925 975 1025 1075 1125 1175 1225 1275 1325 1375 1425 1475
L 305 355 405 455 505 555 605 655 705 755 805 855 905 955 1005 1055 1105 1155 1205 1255 1305 1355 1405
A C= 201 1 1 1 1 2 2 2 2 3 3 3 3 4 4 4 4 5 5 5 5 6 6
B C=201 51 101 151 201 51 101 151 201 51 101 151 201 51 101 151 201 51 101 151 201 51 101
N 4 6 6 6 6 8 8 8 8 10 10 10 10 12 12 12 12 14 14 14 14 16 16
重量(kg) 6.1 6.8 7.4 7.9 8.6 9.2 9.9 10.3 10.9 11.5 12.1 12.7 13.5 14.3 15.1 15.9 16.7 17.5 18.3 19.1 19.9 20.7 21.5

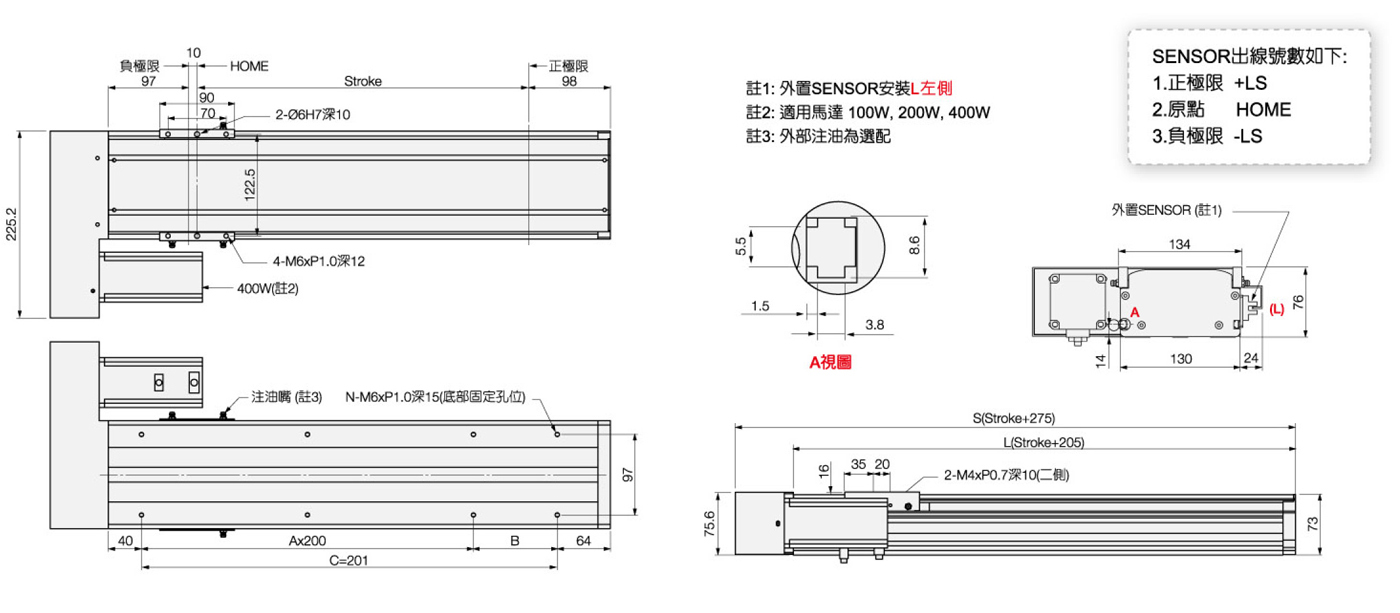

JDB-128 間接式規格表-2R

1. 外置SENSOR安裝 L左側
2. 適用馬達: 100W, 200W, 400W
3. The oiler is optional accessory

SENSOR 出線號數如下：

  1. 正極限 +LS
  2. 原點 HOME
  3. 負極限 -LS

Unit:mm

Stroke 100 150 200 250 300 350 400 450 500 550 600 650 700 750 800 850 900 950 1000 1050 1100 1150 1200
S 375 425 475 525 575 625 675 725 775 825 875 925 975 1025 1075 1125 1175 1225 1275 1325 1375 1425 1475
L 305 355 405 455 505 555 605 655 705 755 805 855 905 955 1005 1055 1105 1155 1205 1255 1305 1355 1405
A C= 201 1 1 1 1 2 2 2 2 3 3 3 3 4 4 4 4 5 5 5 5 6 6
B C=201 51 101 151 201 51 101 151 201 51 101 151 201 51 101 151 201 51 101 151 201 51 101
N 4 6 6 6 6 8 8 8 8 10 10 10 10 12 12 12 12 14 14 14 14 16 16
Weight(kg) 6.1 6.8 7.4 7.9 8.6 9.2 9.9 10.3 10.9 11.5 12.1 12.7 13.5 14.3 15.1 15.9 16.7 17.5 18.3 19.1 19.9 20.7 21.5

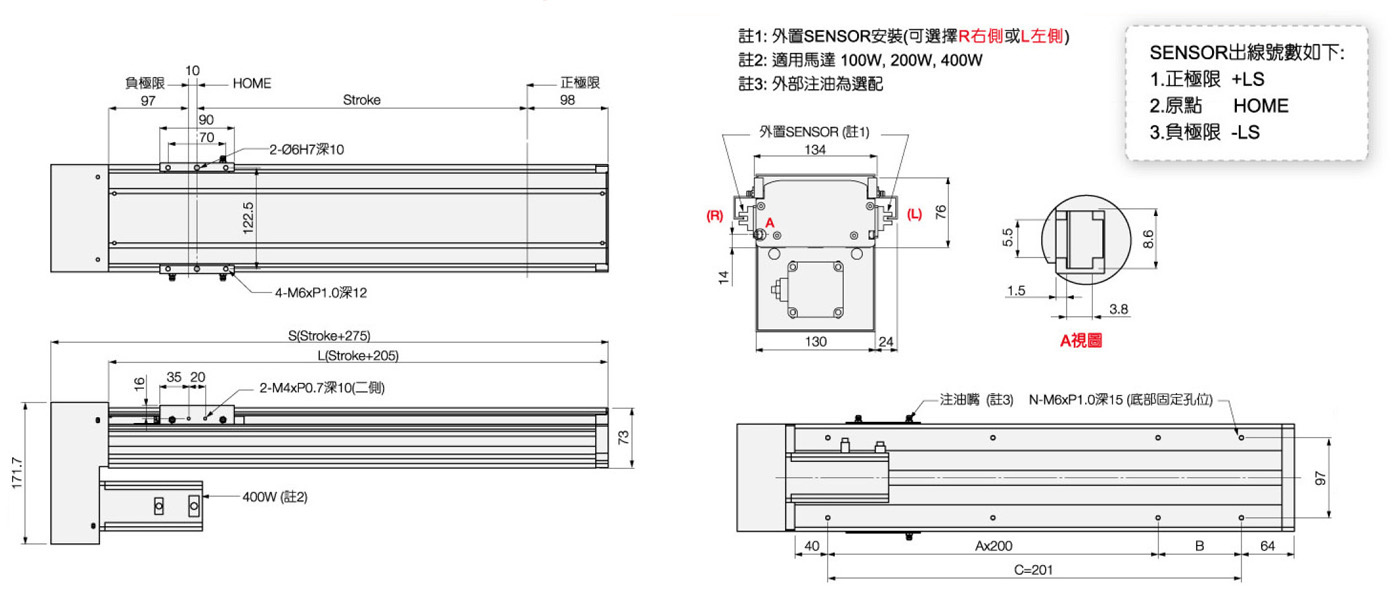

JDB-128 間接式規格表-2B

1. 外置SENSOR安裝 (R右側 或 L左側)
2. 適用馬達: 100W, 200W, 400W
3. The oiler is optional accessory

SENSOR 出線號數如下：

  1. 正極限 +LS
  2. 原點 HOME
  3. 負極限 -LS

Unit:mm

Stroke 100 150 200 250 300 350 400 450 500 550 600 650 700 750 800 850 900 950 1000 1050 1100 1150 1200
S 375 425 475 525 575 625 675 725 775 825 875 925 975 1025 1075 1125 1175 1225 1275 1325 1375 1425 1475
L 305 355 405 455 505 555 605 655 705 755 805 855 905 955 1005 1055 1105 1155 1205 1255 1305 1355 1405
A C= 201 1 1 1 1 2 2 2 2 3 3 3 3 4 4 4 4 5 5 5 5 6 6
B C=201 51 101 151 201 51 101 151 201 51 101 151 201 51 101 151 201 51 101 151 201 51 101
N 4 6 6 6 6 8 8 8 8 10 10 10 10 12 12 12 12 14 14 14 14 16 16
Weight(kg) 6.1 6.8 7.4 7.9 8.6 9.2 9.9 10.3 10.9 11.5 12.1 12.7 13.5 14.3 15.1 15.9 16.7 17.5 18.3 19.1 19.9 20.7 21.5
