產品介紹

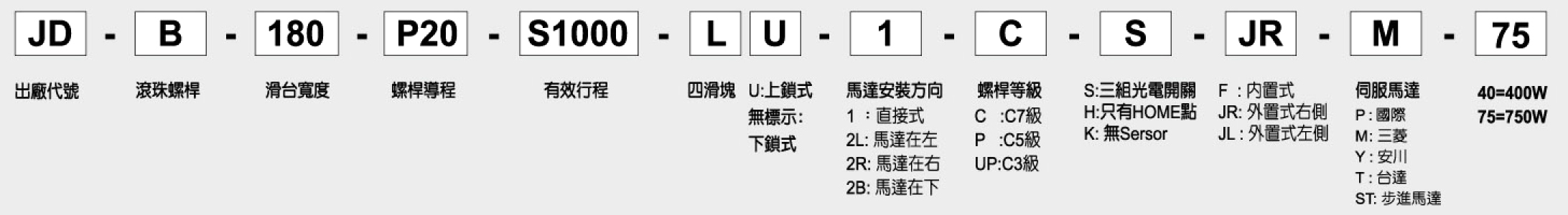

| 適用馬達 | AC-750W / 220V | |||||
|---|---|---|---|---|---|---|
| 滑軌與滑塊 | 25mm 雙滑軌, 4滑塊 | |||||
| 額定扭矩 | 2.4 N.m | |||||
| 重覆精度 | ± 0.01 mm | |||||
| 滾珠螺桿外徑 | ø20 mm, ø25 mm, ø32 mm, ø40 mm | |||||
| 螺桿導程 | 5 mm | 10 mm | 20 mm | 25 mm | 32 mm | |
| 最高速度 | 250 mm/sec | 500 mm/sec | 800 mm/sec | 1250 mm/sec | 1000 mm/sec | |
| 最大荷重 | 水平 | 130 kg | 100 kg | 70 kg | 40 kg | 20 kg |
| 垂直 | 65 kg | 45 kg | 28 kg | 14 kg | 10 kg | |
| 光電開關 | 型號 671 x 3 pcs | |||||
| 負載力矩表 |  Ma: 263.3 N.m |
|||||
 Ma: 242.5 N.m |
||||||
 Ma: 242.5 N.m |
||||||

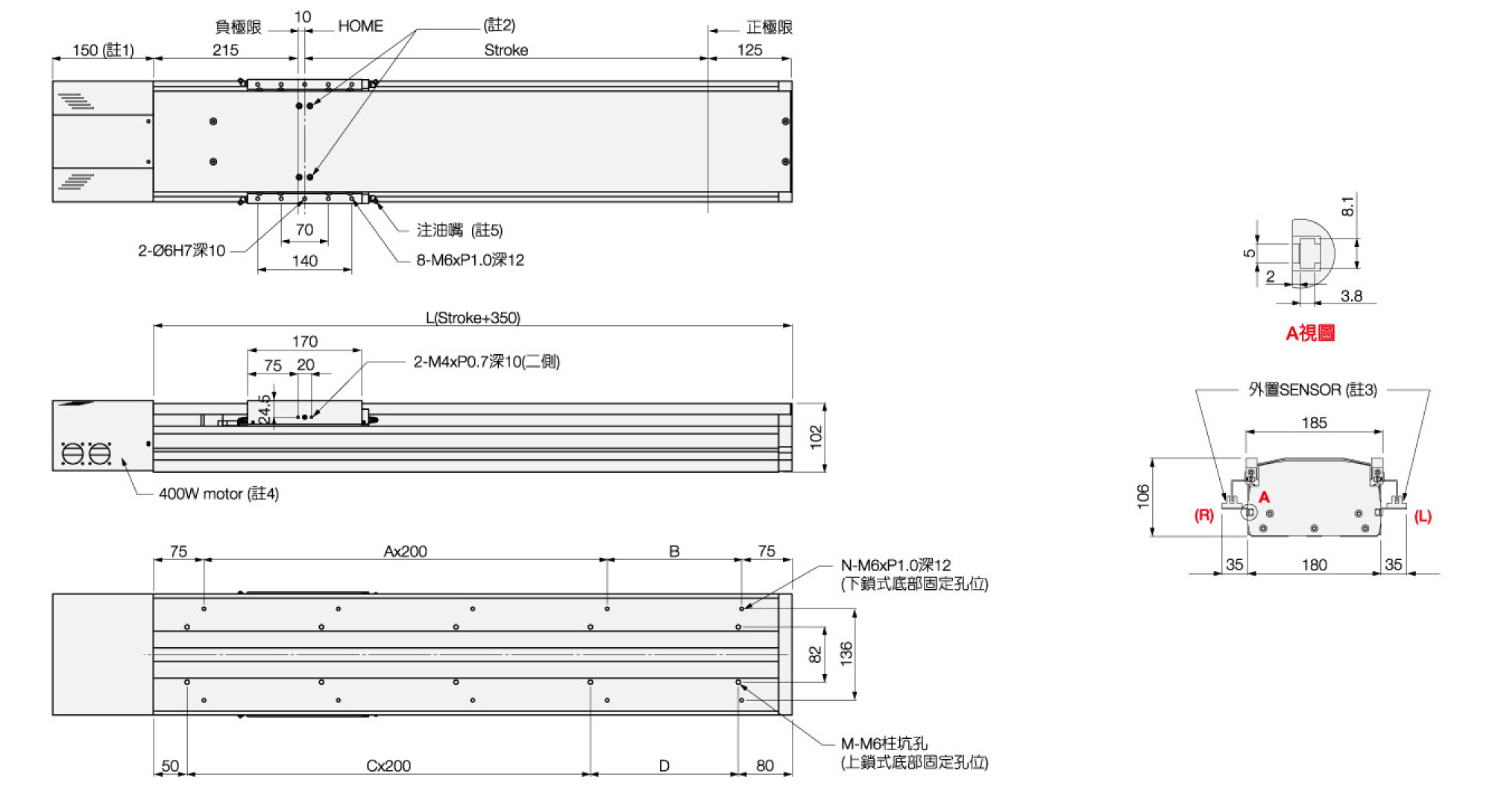

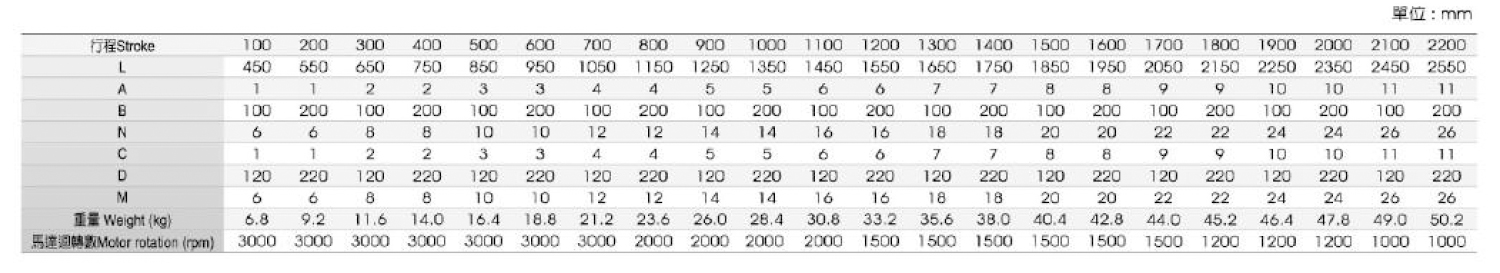

JDB-180 直接式規格表-1
註1: 長度依馬達不同而變更，馬達蓋為選配。
註2. 基於內部設計為方便拆卸上蓋(長行程使用),
請於此四個固定孔選擇單一側將螺絲鬆開
(要做此動作前需先回到HOME點)
註3. 外置SENSOR安裝(可選擇R右側或L左側)
註4. 適用馬達: 400W, 750W
註5. 外部注油為選配
SENSOR 出線號數如下：
- 正極限 +LS
- 原點 HOME
- 負極限 -LS

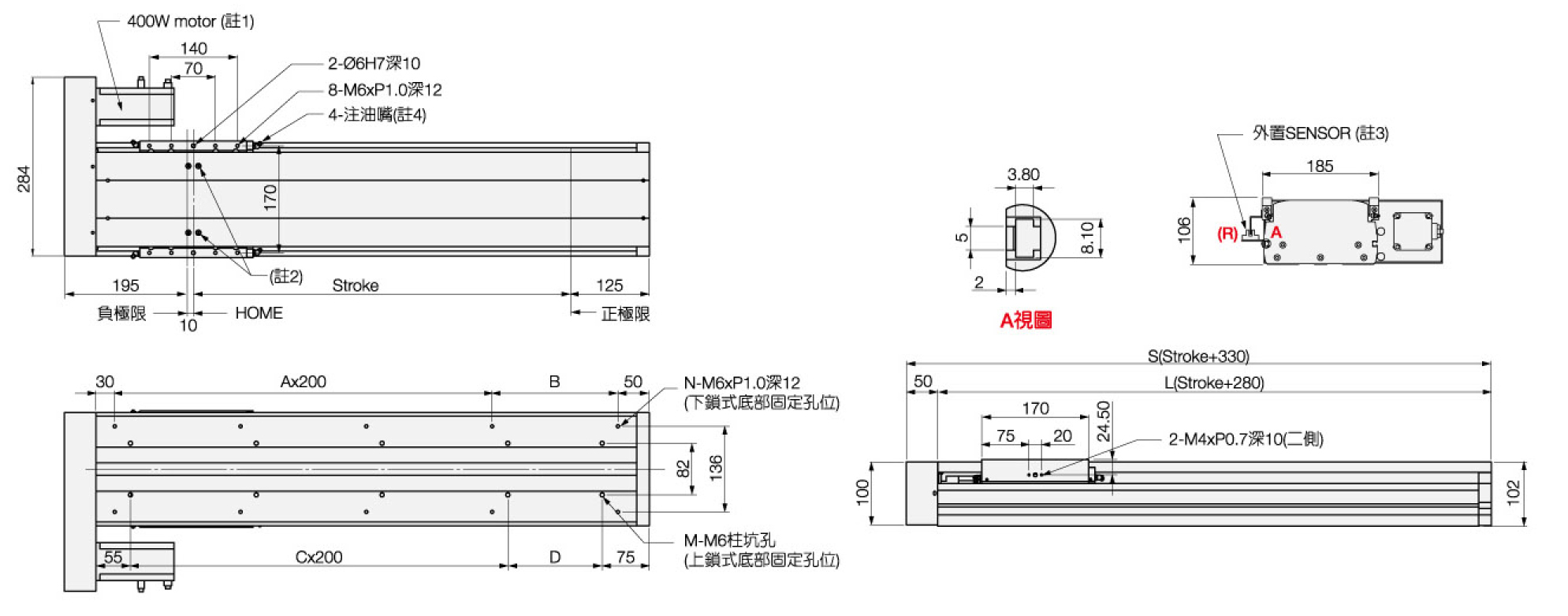

JDB-180 間接式規格表-2L
註1. 適用馬達: 400W, 750W
註2. 基於內部設計為方便拆卸上蓋(長行程使用)
請於此四個固定孔選擇單一側將螺絲鬆開
(做此動作前需先回到HOME點)
註3. 外置SENSOR安裝 R右側
註4. 外部注油為選配
SENSOR 出線號數如下：
- 正極限 +LS
- 原點 HOME
- 負極限 -LS

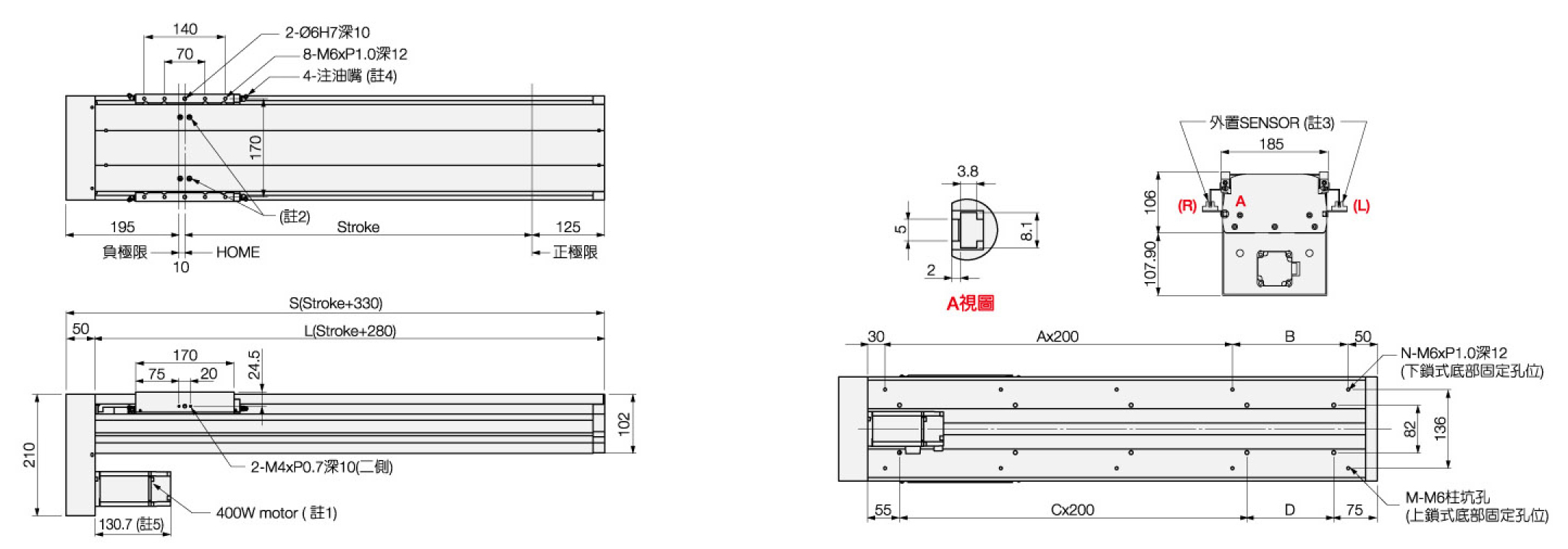

JDB-180 間接式規格表-2R
註1. 適用馬達: 400W, 750W
註2. 基於內部設計為方便拆卸上蓋(長行程使用)
請於此四個固定孔選擇單一側將螺絲鬆開
(要做此動作前需先回到HOME點)
註3. 外置SENSOR安裝 L左側
註4. 外部注油為選配
SENSOR 出線號數如下：
- 正極限 +LS
- 原點 HOME
- 負極限 -LS

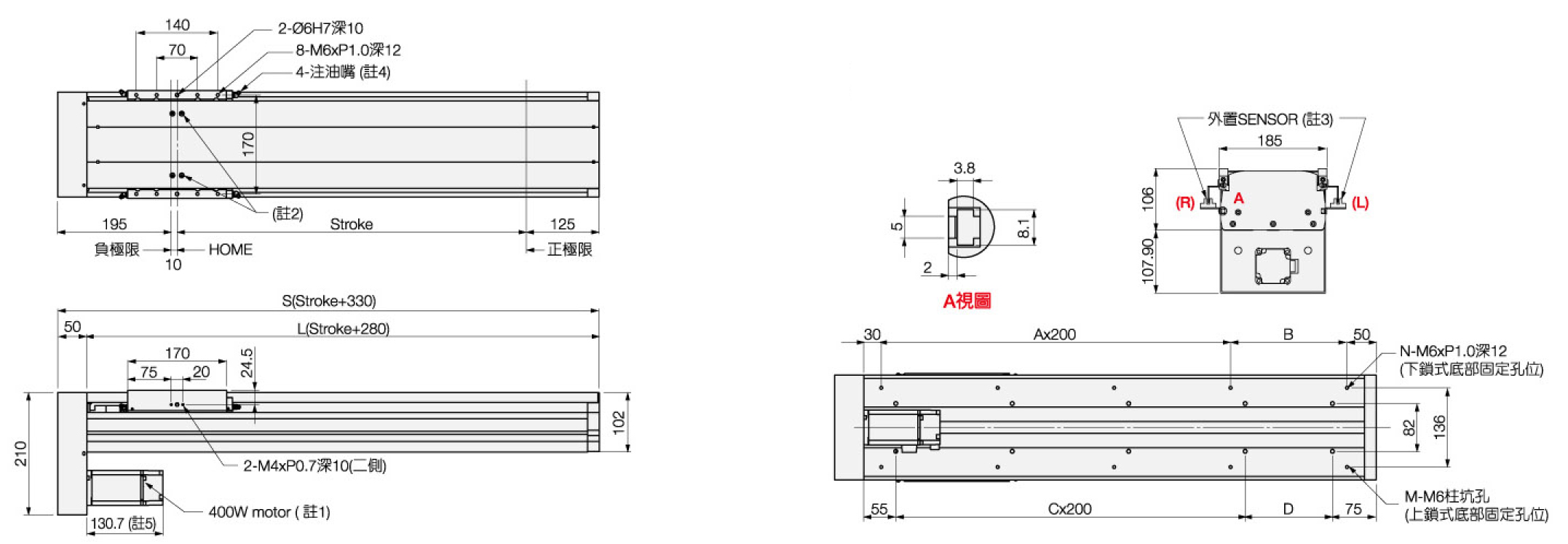

JDB-180 間接式規格表-2B
註1. 適用馬達: 400W, 750W
註2. 基於內部設計為方便拆卸上蓋(長行程使用)
請於此四個固定孔選擇單一側將螺絲鬆開
(要做此動作前需先回到HOME點)
註3. 外置SENSOR安裝 (可選擇R右側或L左側)
註4. 外部注油為選配
SENSOR 出線號數如下：
- 正極限 +LS
- 原點 HOME
- 負極限 -LS
