產品介紹
| 適用馬達 | AC-100W/ 220V | ||
|---|---|---|---|
| 滑軌與滑塊 | MR9 WL Flat Slides | ||
| 額定扭矩 | 0.32 N.m | ||
| 重覆精度 | ± 0.01mm | ||
| 滾珠螺桿外徑 | ø8, ø12 | ||
| 螺桿導程 | 2 | 10 | |
| 最高速度 | 100 | 400 | |
| 最大荷重 | 水平 | 5 | 4 |
| 垂直 | 3 | 2 | |
| 光電開關 | 型號 674 x 3 pcs | ||
| 負載力矩表 |  Ma: 18 N.m |
||
 Ma: 11.2 N.m |
|||
 Ma: 11.2 N.m |
|||

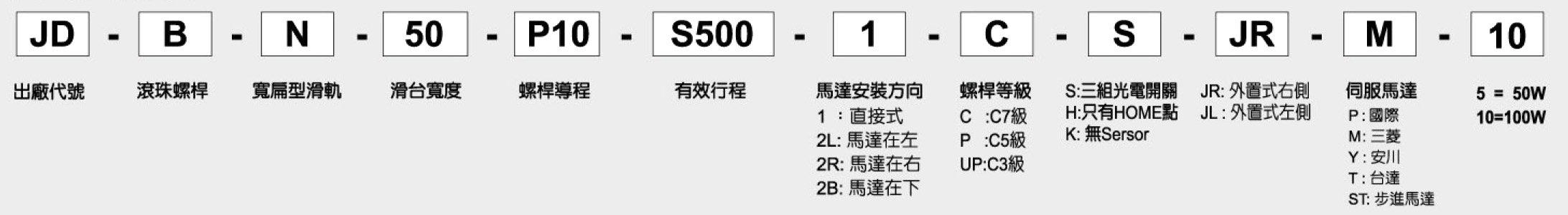

JDBN-50 直接式規格表-1
1. 長度依馬達不同而變更，馬達蓋為選配。
2. 適用馬達: 50W, 100W
3. 外置SENSOR安裝(可選擇R右側或L左側)
SENSOR 出線號數如下：
- 正極限 +LS
- 原點 HOME
- 負極限 -LS
JDBN-50 間接式規格表-2L
1. 適用馬達: 50W, 100W
2. 外置SENSOR安裝 R右側
SENSOR 出線號數如下：
- 正極限 +LS
- 原點 HOME
- 負極限 -LS
JDBN-50 間接式規格表-2R
1. 適用馬達: 50W, 100W
2. 外置SENSOR安裝 L左側
SENSOR 出線號數如下：
- 正極限 +LS
- 原點 HOME
- 負極限 -LS
JDBN-50 間接式規格表-2B
1. 適用馬達: 50W, 100W
2. 外置SENSOR安裝 (R右側 或 L左側)
SENSOR 出線號數如下：
- 正極限 +LS
- 原點 HOME
- 負極限 -LS
