半密式滾珠螺桿滑台（4滑塊）

Ball Screw Driven Slide (4 slides)
半密式滾珠螺桿滑台（4滑塊） JDB-240

一般防塵等級
馬達容量：1000W

下一個 詢價
產品介紹
適用馬達 AC-1000W/ 220V
滑軌與滑塊 25mm雙滑軌、4滑塊
額定扭矩 3.2 N.m
重覆精度 ± 0.01mm
滾珠螺桿外徑 ø20mm, ø25mm, ø32mm, ø40mm
螺桿導程 5 mm 10 mm 20 mm 25 mm 32 mm 40 mm
最高速度 250 mm/sec 500 mm/sec 1000 mm/sec 1250 mm/sec 1000 mm/sec 1800 mm/sec
最大荷重 水平 210 kg 150 kg 110 kg 75 kg 50 kg 32 kg
垂直 80 kg 65 kg 38 kg 25 kg 18 kg 15 kg
光電開關 型號 671 x 3 pcs
負載力矩表  Ma: 458.8 N.m
 Ma: 464.3 N.m
 Ma: 464.3 N.m

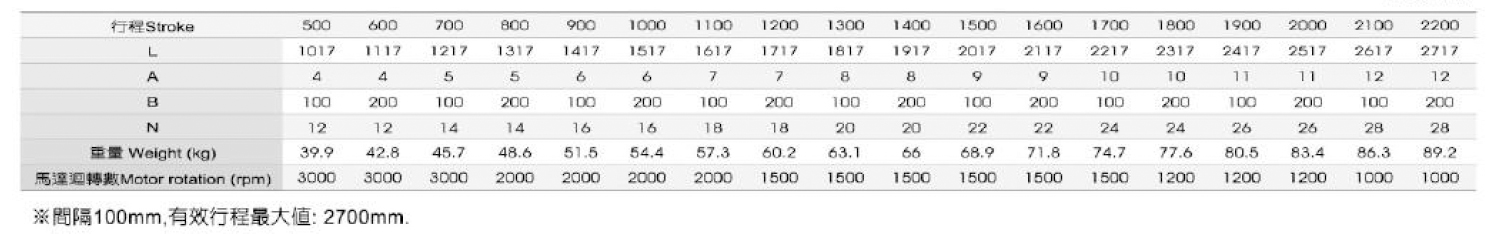

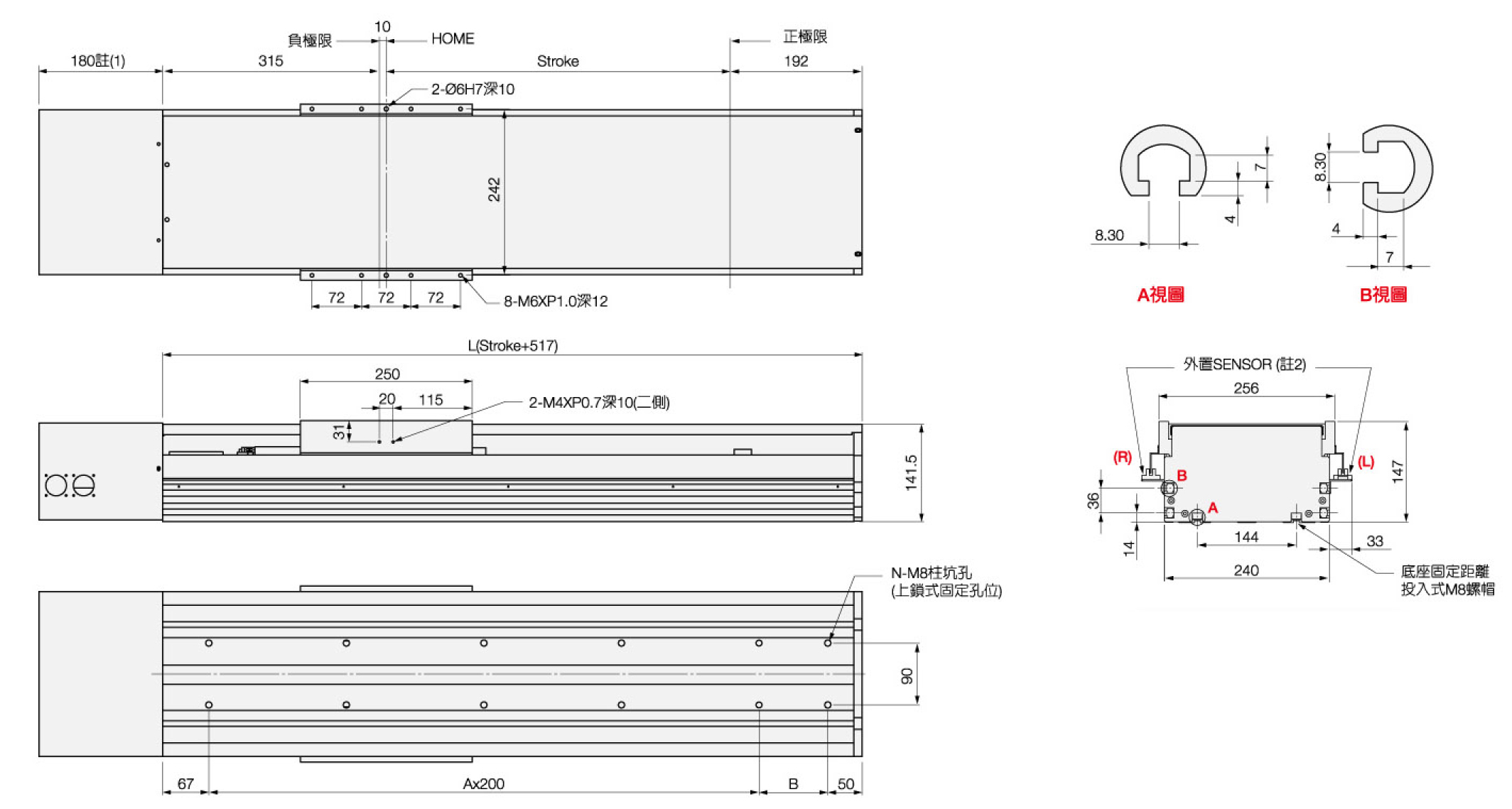

JDB-240 直接式規格表-1



註1: 長度依馬達不同而變更
        馬達蓋為選配，三菱750W示範，
        適用馬達400W, 750W, 1KW
註2: 外置SENSOR安裝(可選擇R右側或L左側)

SENSOR 出線號數如下：

  1. 正極限
  2. 原點 HOME
  3. 負極限 -LS

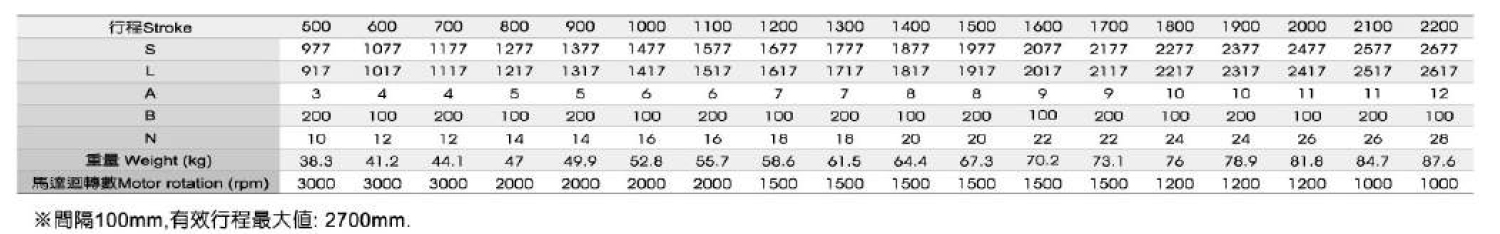

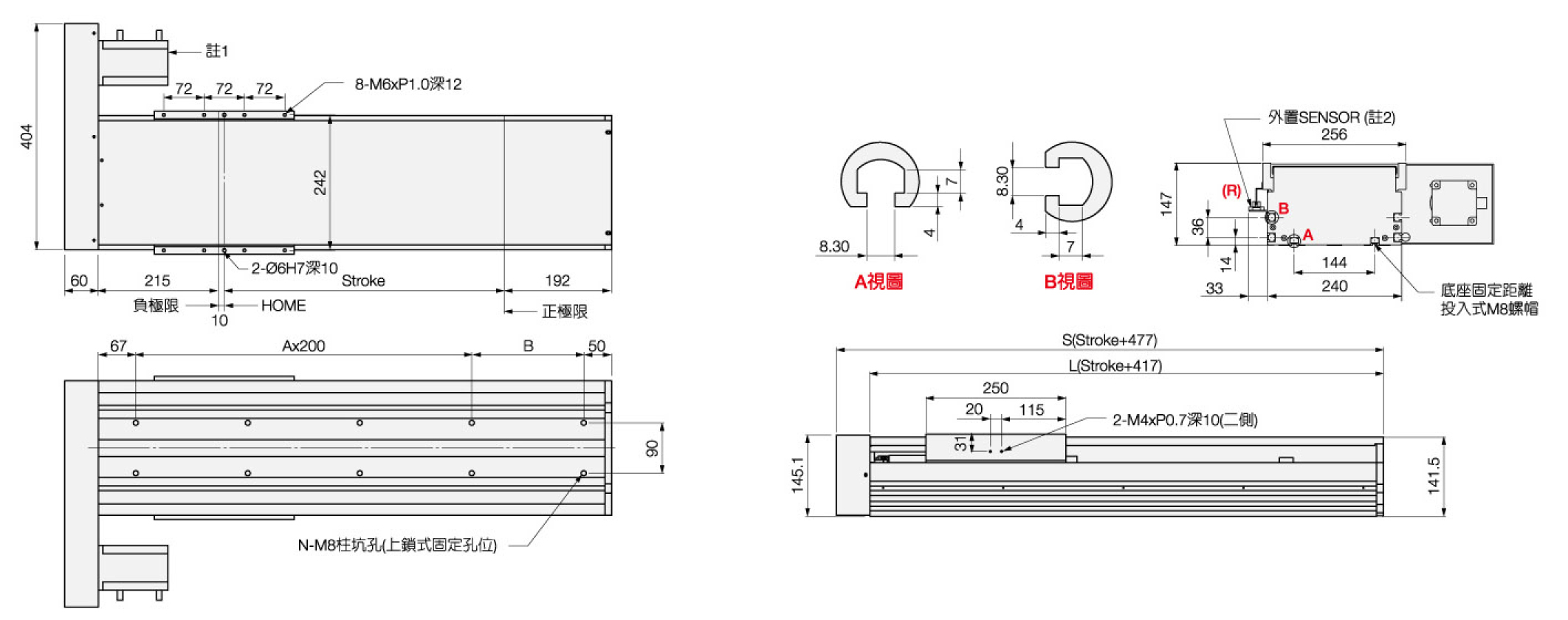

JDB-240 間接式規格表-2L

1. 適用馬達: 400W, 750W, 1KW
2. 外置SENSOR安裝 R右側

註1: 三菱750W示範
       適用馬達400W, 750W, 1KW
註2: 外置SENSOR安裝R右側

SENSOR 出線號數如下：

  1. 正極限
  2. 原點 HOME
  3. 負極限 -LS

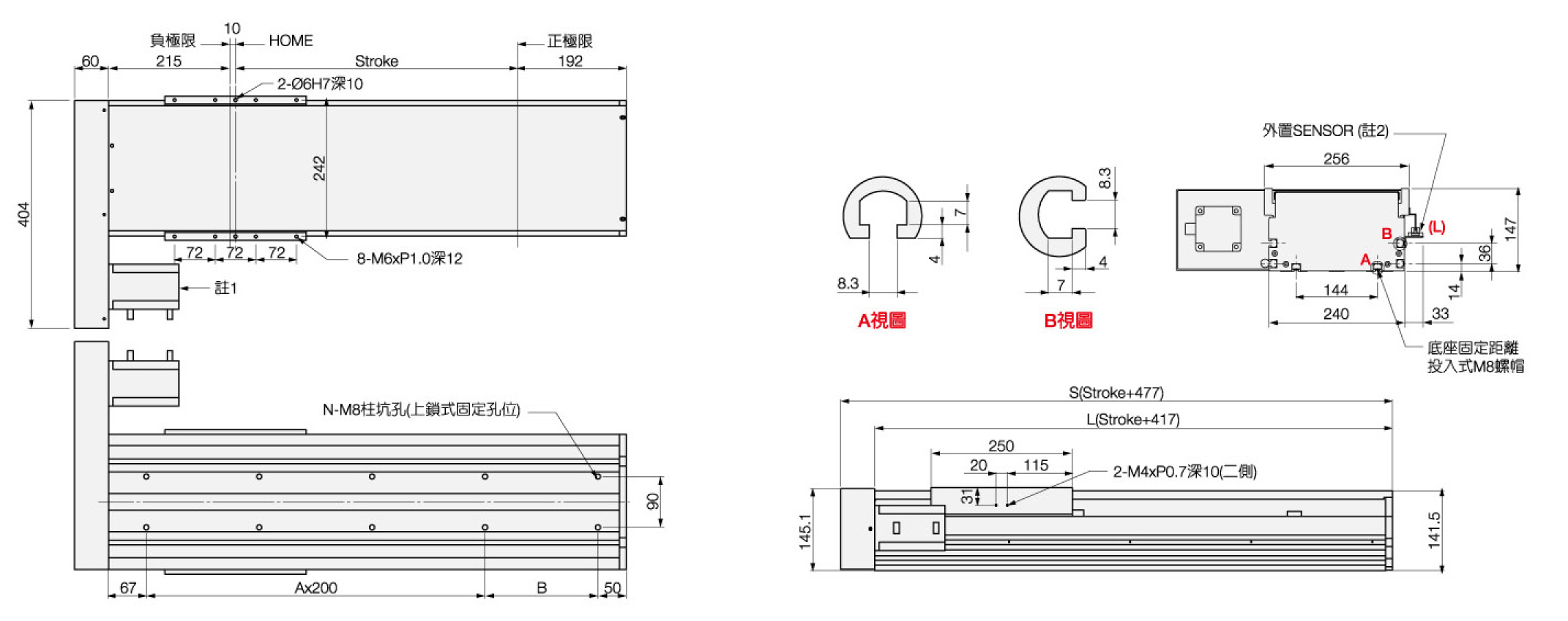

JDB-240 間接式規格表-2R

1. 適用馬達: 400W, 750W, 1KW
2. 外置SENSOR安裝 L左側

註1: 三菱750W示範，
        適用馬達400W, 750W, 1KW
註2: 外置SENSOR安裝L左側

SENSOR 出線號數如下：

  1. 正極限
  2. 原點 HOME
  3. 負極限 -LS

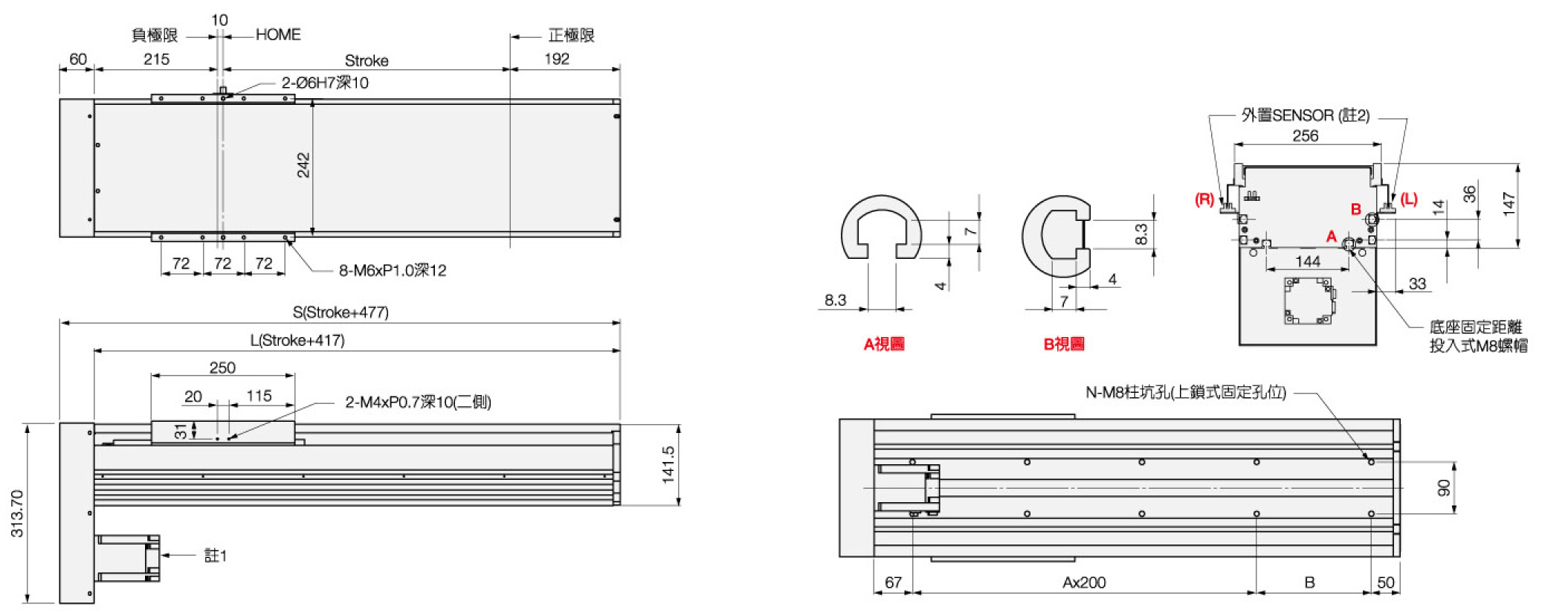

JDB-240 間接式規格表-2B

1. 適用馬達: 400W, 750W, 1KW
2. 外置SENSOR安裝 (R右側 或 L左側)

註1: 三菱750W示範
        適用馬達400W, 750W, 1KW
註2: 外置SENSOR安裝(可選擇R右側或L左側)

SENSOR 出線號數如下：

  1. 正極限
  2. 原點 HOME
  3. 負極限 -LS
