全密式滾珠螺桿滑台（4滑塊）

全密式滾珠螺桿滑台（4滑塊）

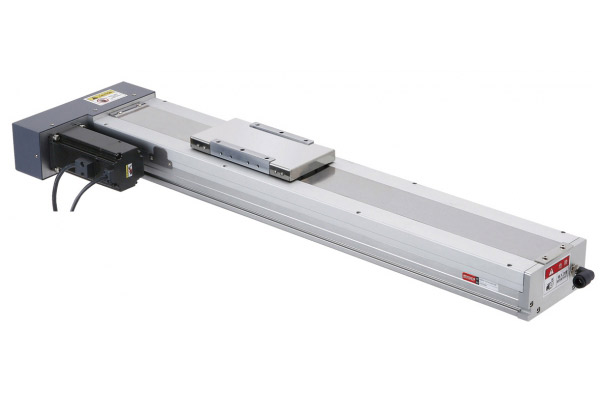

全密式滾珠螺桿滑台（4滑塊） JDBS-130

無塵室防塵等級
馬達容量: 400W

上一個 下一個 詢價
產品介紹
適用馬達 AC-400W / 220V
滑軌與滑塊 15mm 雙滑軌、四滑塊
額定扭矩 1.3 N.m
重覆精度 ± 0.01 mm
滾珠螺桿外徑 ø16 mm, ø20 mm
螺桿導程 5 mm 10 mm 16 mm 20 mm
最高速度 250 mm/sec 500 mm/sec 800 mm/sec 1000 mm/sec
最大荷重 水平 85 kg 60 kg 45 kg 35 kg
垂直 35 kg 20 kg 14 kg 12 kg
光電開關 型號 674 x 3 pcs / 671 x 3 pcs
負載力矩表  Ma: 126 N.m
 Ma: 109.2 N.m
 Ma: 109.2 N.m

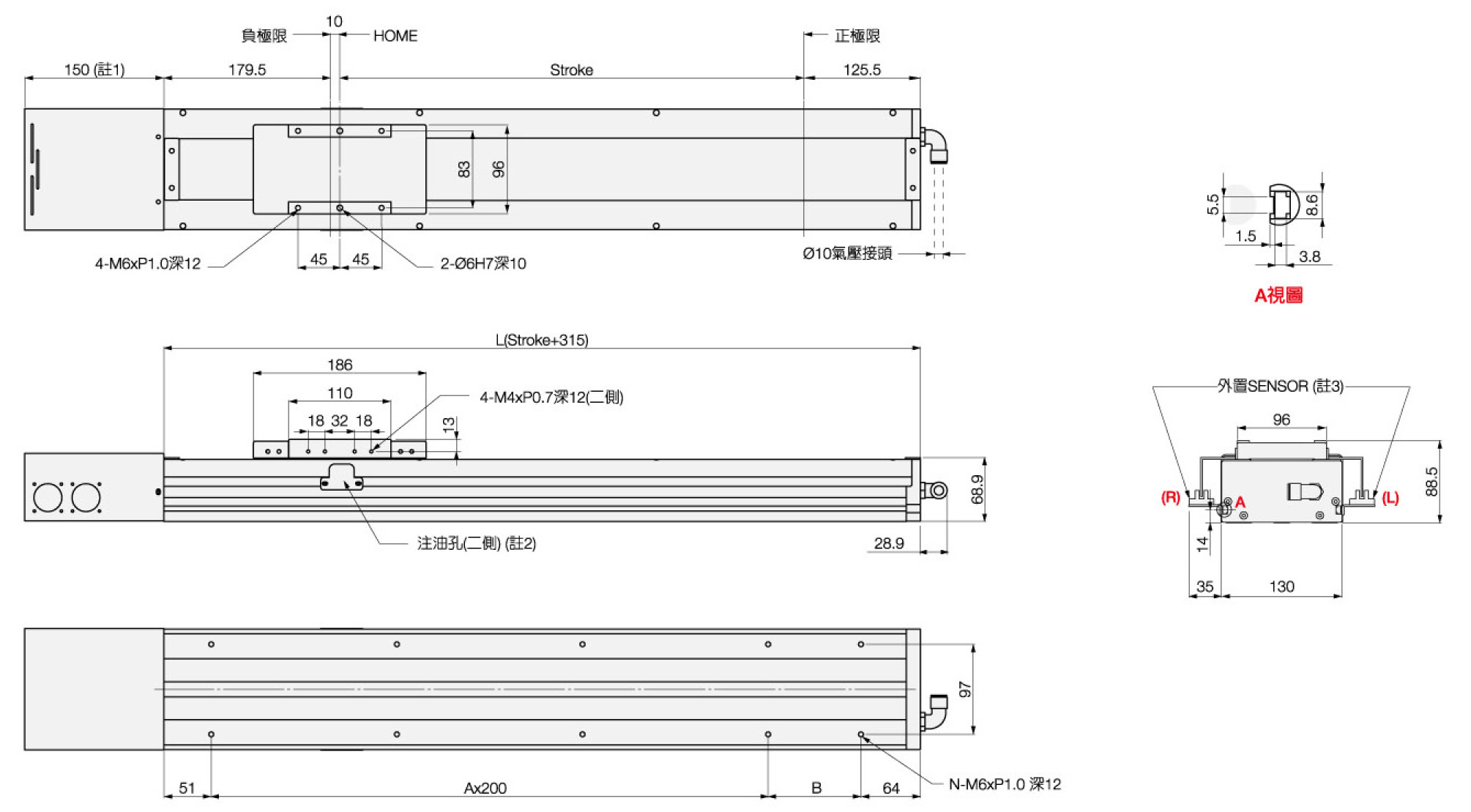

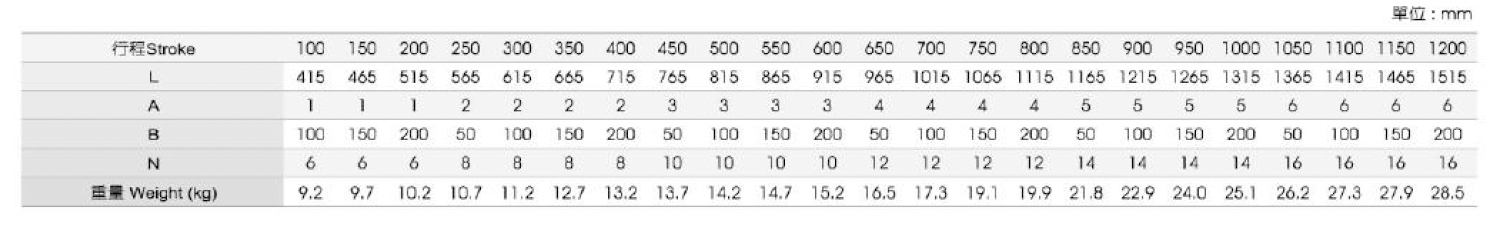

JDBS-130 直接式規格表-1

1. 長度依馬達不同而變更馬達蓋為選配
2. 全密式注油方式拆下側面加油蓋，對準螺桿滑軌加油嘴注油潤滑
3. 外置SENSOR安裝(可選擇R右側或L左側)
4. 適用馬達: 100W, 200W, 400W

SENSOR 出線號數如下：

  1. 正極限 +LS
  2. 原點 HOME
  3. 負極限 -LS
JDBS-130 間接式規格表-2L


1. 注油時，傳感器需要回到原點
2. 外置SENSOR安裝(R右側)
3. 適用馬達: 100W, 200W, 400W

SENSOR 出線號數如下：

  1. +LS
  2. HOME
  3. -LS

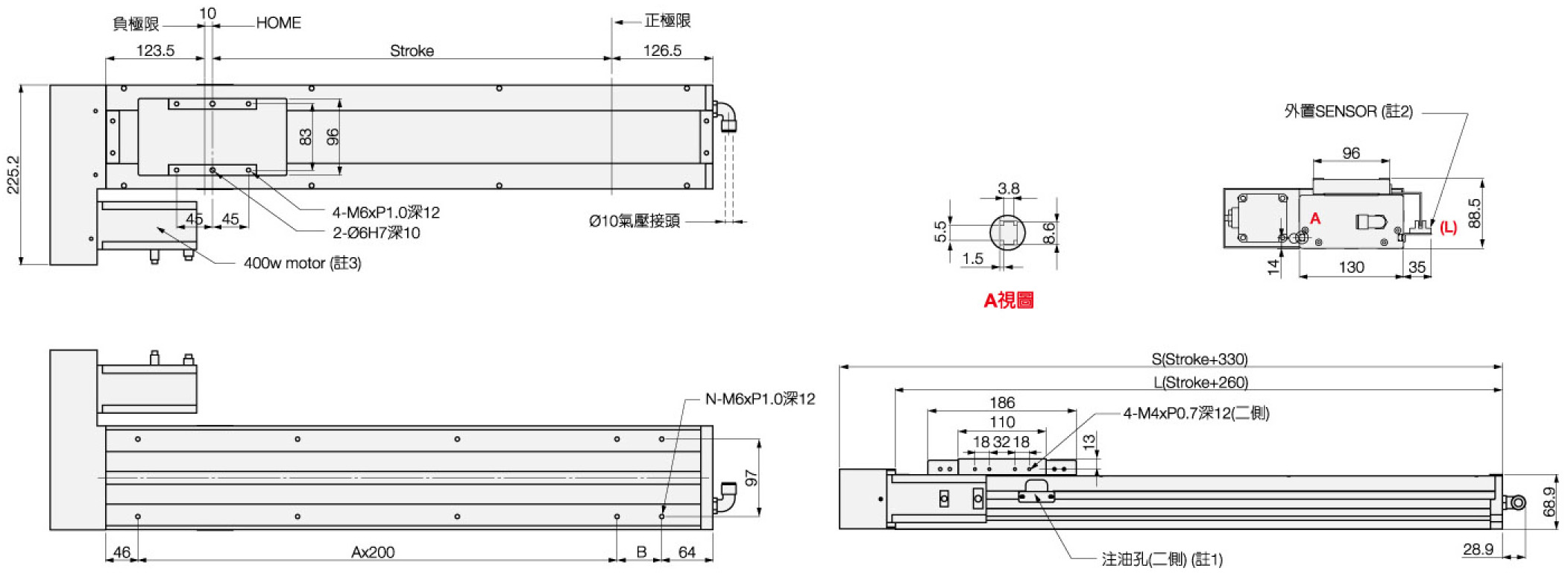

JDBS-130 間接式規格表-2R


1. 全密式注油方式拆下側面加油蓋，對準螺桿滑軌加油嘴注油潤滑
2. 外置SENSOR安裝(L左側)
3. 適用馬達: 100W, 200W, 400W

SENSOR 出線號數如下：

  1. 正極限 +LS
  2. 原點 HOME
  3. 負極限 -LS
JDBS-130 間接式規格表-2B


1. 全密式注油方式拆下側面加油蓋，對準螺桿滑軌加油嘴注油潤滑
2. 外置SENSOR安裝(可選擇R右側或L左側)
3. 適用馬達: 100W, 200W, 400W

SENSOR 出線號數如下：

  1. 正極限 +LS
  2. 原點 HOME
  3. 負極限 -LS
