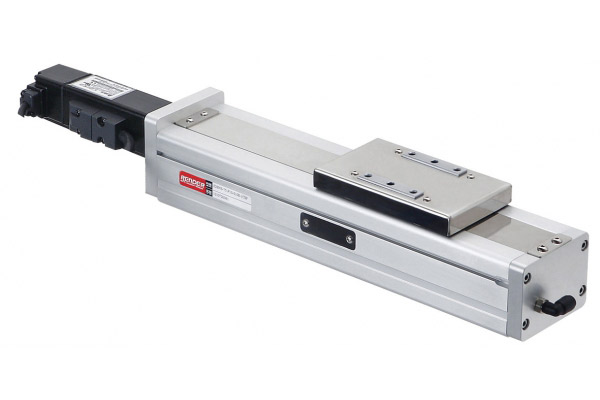

產品介紹
| 適用馬達 | AC-100W / 220V | ||
|---|---|---|---|
| 滑軌與滑塊 | MR12 WL Flat Slide Track | ||
| 額定扭矩 | 0.32 N.m | ||
| 重覆精度 | ± 0.01mm | ||
| 滾珠螺桿外徑 (mm) | ø12 | ||
| 螺桿導程 (mm) | 5 | 10 | |
| 最高速度 (mm/sec) | 250 | 500 | |
| 最大荷重 (kg) | 水平 | 14 | 10 |
| 垂直 | 8 | 5 | |
| 光電開關 | 型號 674 x 3 pcs / 671 x 3 pcs | ||
| 負載力矩表 (N.m) |  Ma: 30.1 N.m |
||
 Ma: 17.5 N.m |
|||
 Ma: 17.5 N.m |
|||

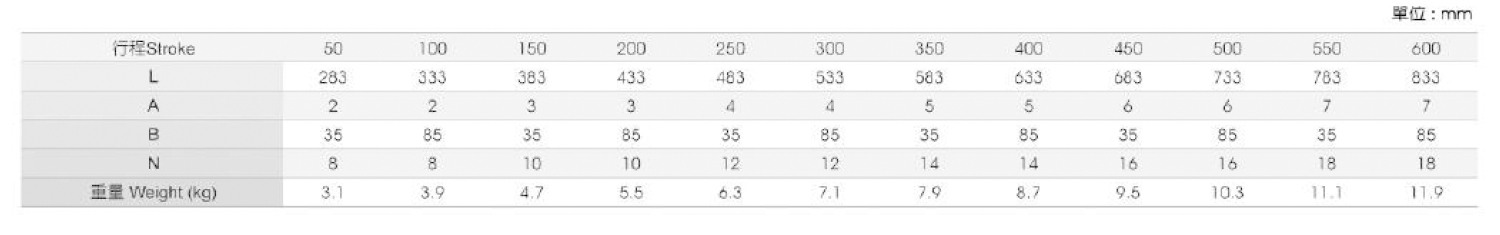

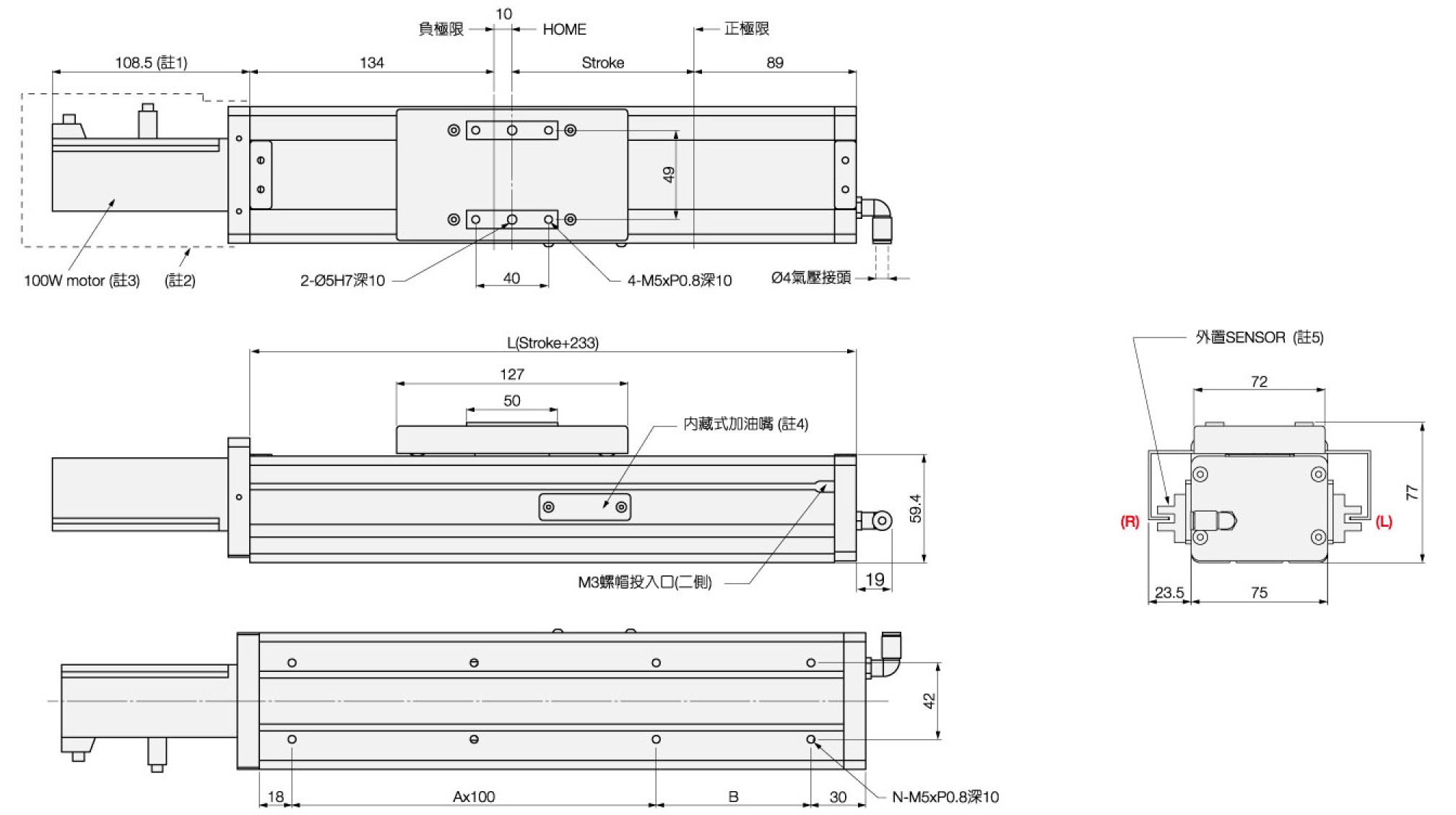

JDBNS-75 直接式規格表-1
1. 長度依馬達不同而變更
2. 馬達蓋為選配
3. 適用馬達: 50W,100W, 200W
4. 注油時，傳感器需要回到原點
5. 外置SENSOR安裝(可選擇R右側或L左側)
SENSOR 出線號數如下：
- +LS
- HOME
- -LS

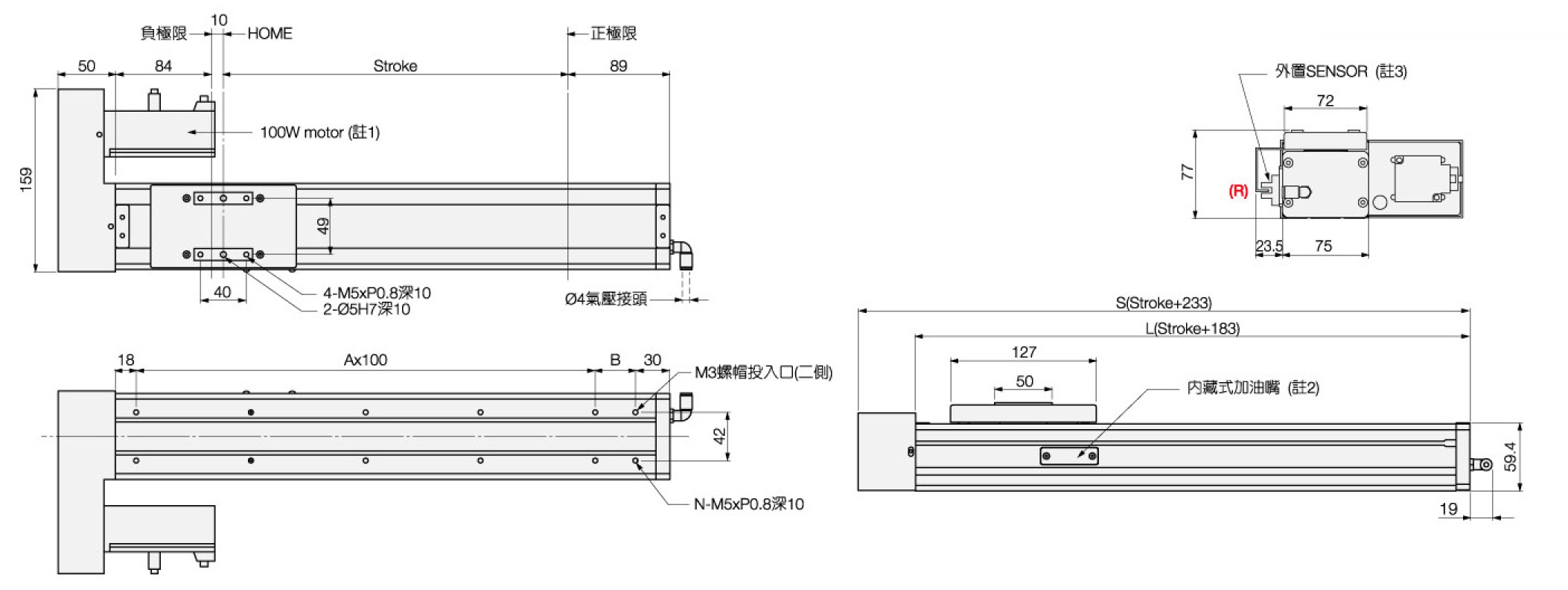

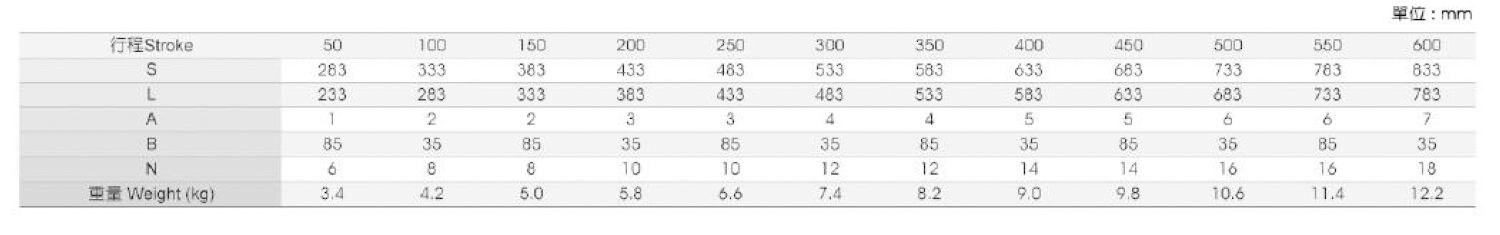

JDBNS-75 間接式規格表-2L
1. 適用馬達: 50W,100W, 200W
2. 注油時，傳感器需要回到原點
3. 外置SENSOR安裝(R右側)
SENSOR 出線號數如下：
- +LS
- HOME
- -LS

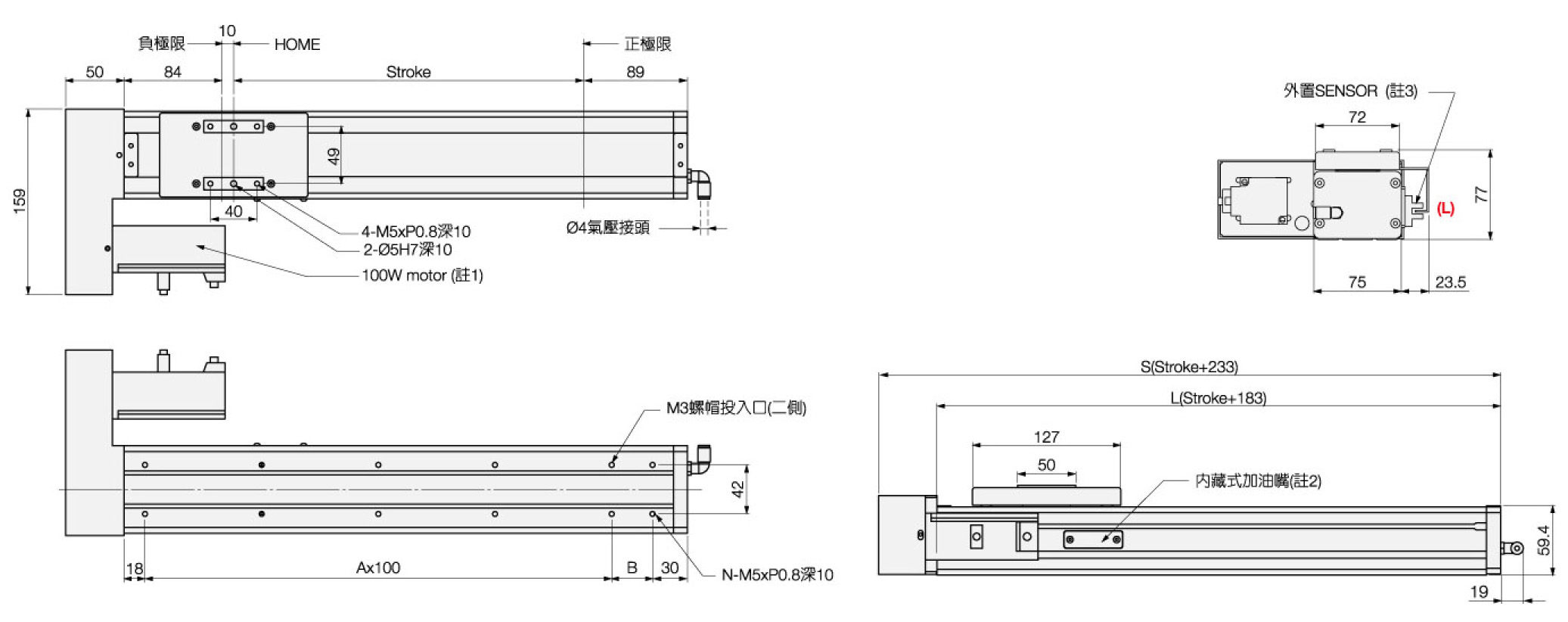

JDBNS-75 間接式規格表-2R
1. 適用馬達: 50W, 100W, 200W
2. 注油時，傳感器需要回到原點
3. 外置SENSOR安裝(L左側)
SENSOR 出線號數如下：
- +LS
- HOME
- -LS

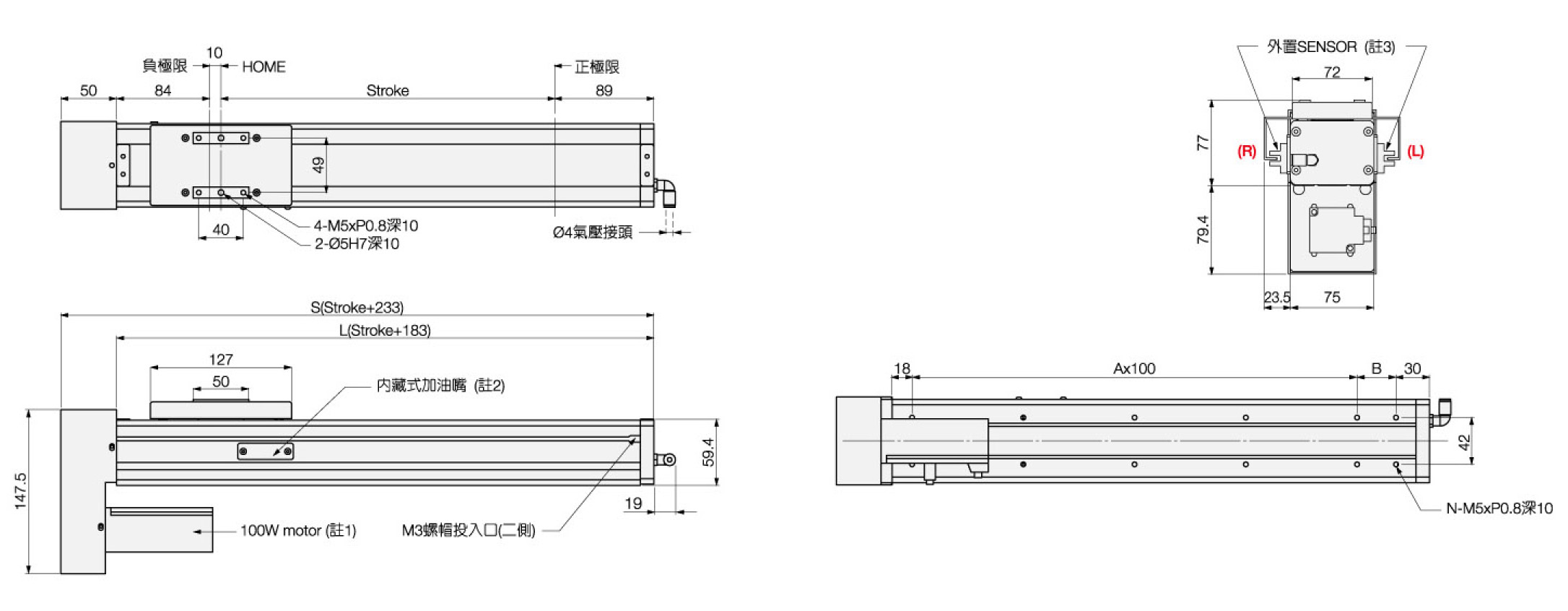

JDBNS-75 間接式規格表-2B
1. 適用馬達: 50W, 100W, 200W
2. 注油時，傳感器需要回到原點
3. 外置SENSOR安裝(可選擇R右側或L左側)
SENSOR 出線號數如下：
- +LS
- HOME
- -LS
