Belt Driven Slide (2 slides) JDT-128
Dust-proof Standard Type
Motor Capacity: 400W
Prev Next Inquiry
Product Introduction
Applicable Motor AC-400W / 220V
Slide Track and Slide 15mm 2 Slide Tracks, 4 Slides
Specified Torque 1.3 N.m
Repetitive Precision ± 0.04mm/M
External Diameter of Ball Screw (mm) PU Steel wire belt / Width: 25mm
Pitch Lead Screw (mm) 40
Highest speed (mm/sec) 2000
Max. Weight (kg) Horizontal 18
Vertical -
Sensor Model No. 674 x 3 pcs
Load Torque (N.m)  Ma: 110N.m
 Ma: 90.65 N.m
 Ma: 90.65 N.m
JDT-128規格表-2L

註1: 外置SENSOR安裝 (可選擇R右側或L左側)
註2: 適用馬達200W, 400W, 750W
註3: 長度依馬達不同變更

SENSOR 出線號數如下：

  1. 正極限 +LS
  2. 原點 HOME
  3. 負極限 -LS
JDT-128規格表-2LU

註1: 外置SENSOR安裝 (可選擇R右側或L左側)
註2: 適用馬達200W, 400W, 750W
註3: 長度依馬達不同變更

SENSOR 出線號數如下：

  1. 正極限 +LS
  2. 原點 HOME
  3. 負極限 -LS

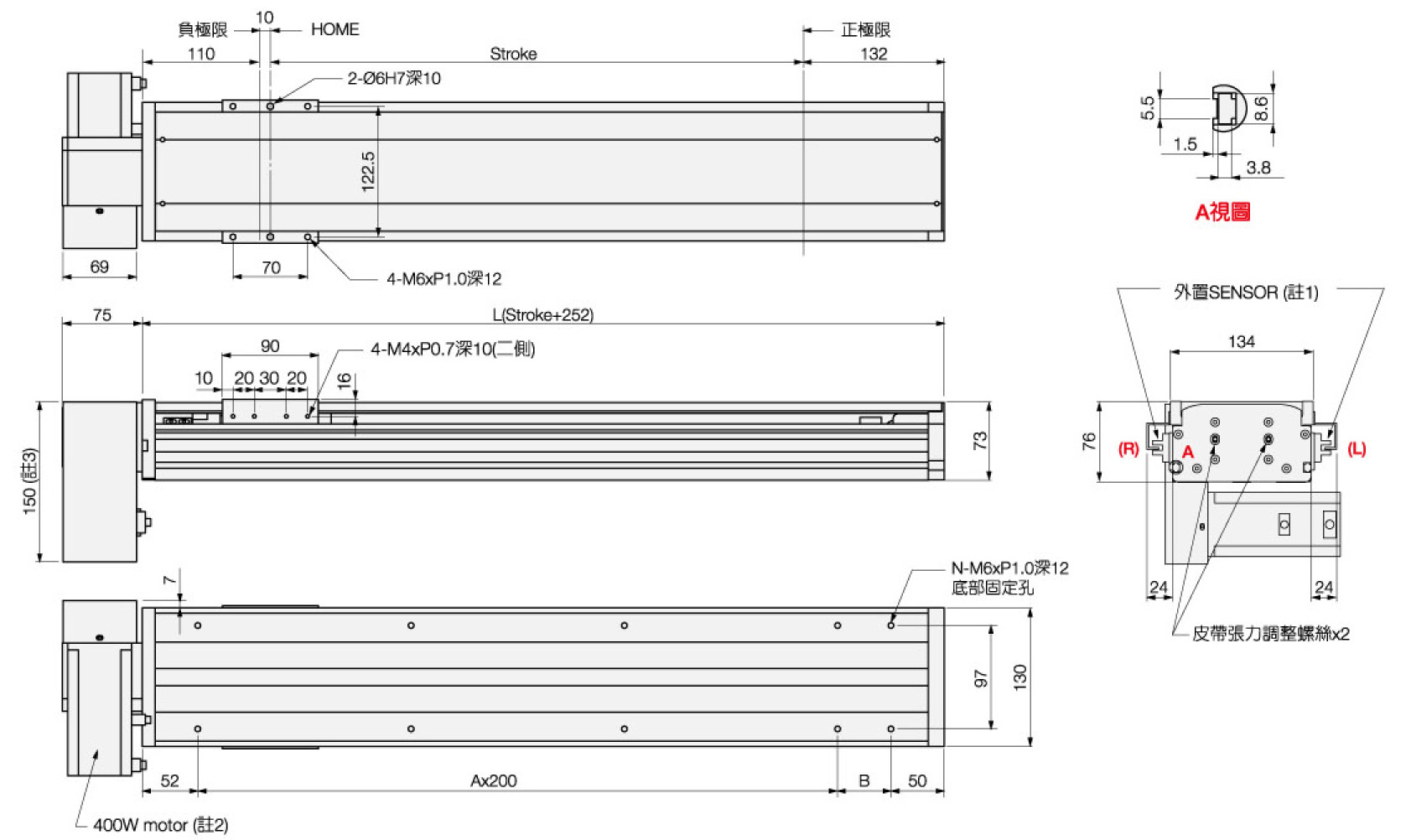

JDT-128規格表-2LB

註1: 外置SENSOR安裝 (可選擇R右側或L左側)
註2: 適用馬達200W, 400W, 750W
註3: 長度依馬達不同變更

SENSOR 出線號數如下：

  1. 正極限 +LS
  2. 原點 HOME
  3. 負極限 -LS
JDT-128規格表-2R

註1: 外置SENSOR安裝 (可選擇R右側或L左側)
註2: 適用馬達200W, 400W, 750W
註3: 長度依馬達不同變更

SENSOR 出線號數如下：

  1. 正極限 +LS
  2. 原點 HOME
  3. 負極限 -LS
JDT-128規格表-2RU

註1: 外置SENSOR安裝 (可選擇R右側或L左側)
註2: 適用馬達200W, 400W, 750W
註3: 長度依馬達不同變更

SENSOR 出線號數如下：

  1. 正極限 +LS
  2. 原點 HOME
  3. 負極限 -LS
JDT-128規格表-2RB

註1: 外置SENSOR安裝 (可選擇R右側或L左側)
註2: 適用馬達200W, 400W, 750W
註3: 長度依馬達不同變更

SENSOR 出線號數如下：

  1. 正極限 +LS
  2. 原點 HOME
  3. 負極限 -LS
