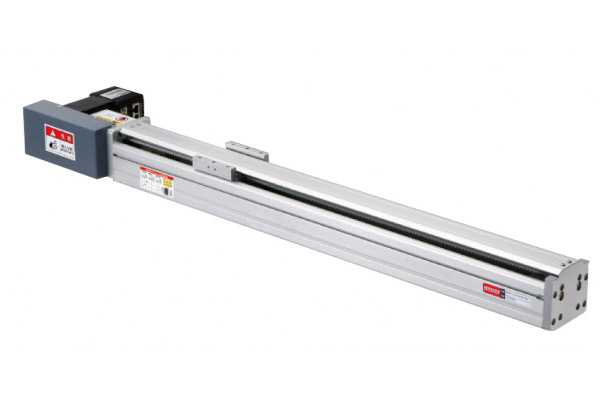

產品介紹
| 適用馬達 | AC-400W / 220V | 步進 MPK268-03A | |
|---|---|---|---|
| 滑軌與滑塊 | 20mm 1 Slide Tracks, 2 Slides | ||
| 額定扭矩 | 1.3 N.m | 1.3 N.m | |
| 重覆精度 | ± 0.04mm/M | ||
| 滾珠螺桿外徑 (mm) | PU Steel wire belt / Width: 15mm | ||
| 螺桿導程 (mm) | 40 | ||
| 最高速度 (mm/sec) | 2000 | 800 | |
| 最大荷重 (kg) | 水平 | 12 | 13 |
| 垂直 | - | ||
| 光電開關 | 型號 671 x 3 pcs | ||
| 負載力矩表 (N.m) |  Ma: 30 N.m |
||
 Ma: 55 N.m |
|||
 Ma: 55 N.m |
|||

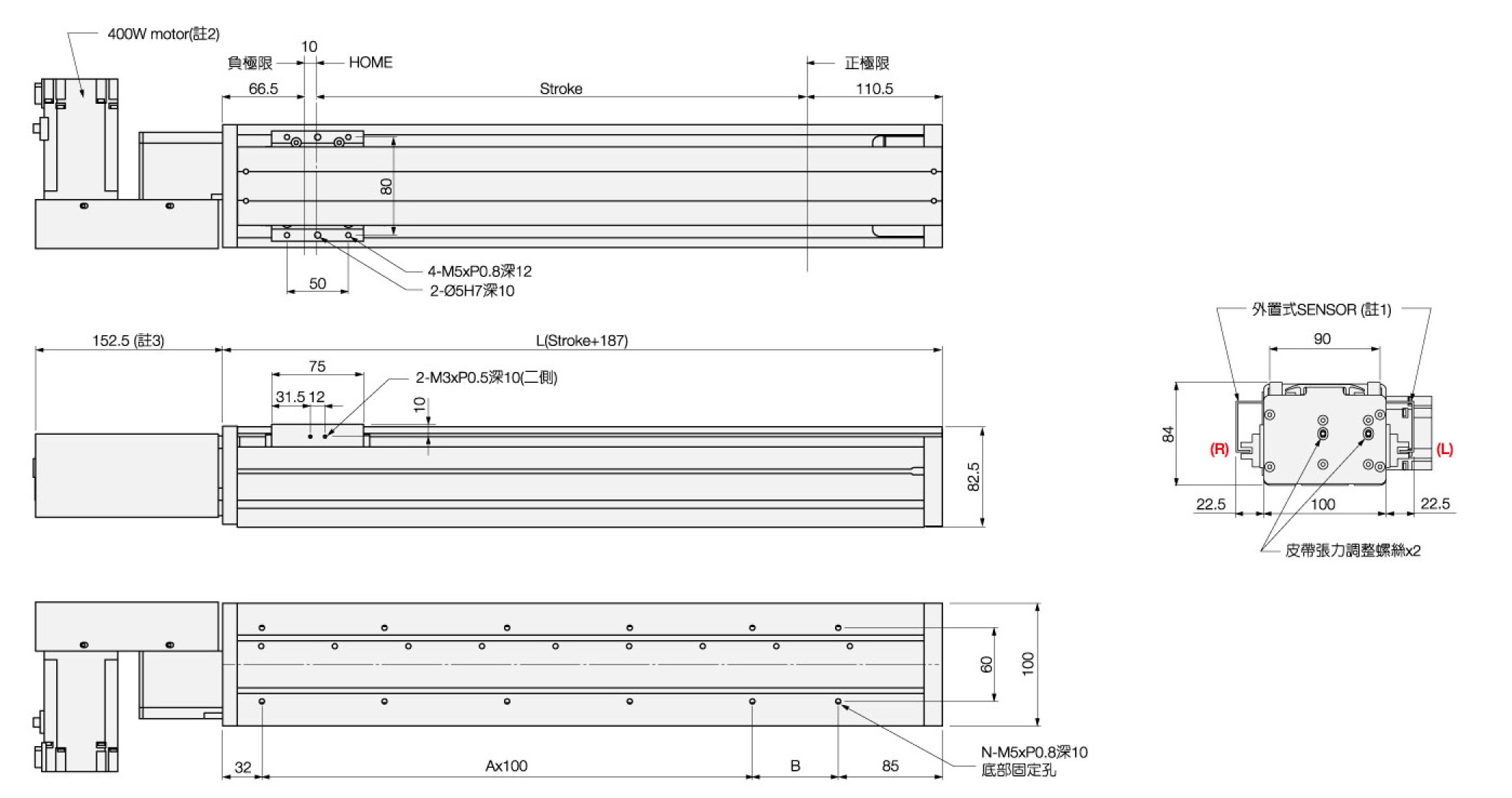

JDTN-90 -2L
1. 外置SENSOR安裝(可選擇R右側或L左側)
2. 適用馬達: 100W, 200W, 400W
3. 長度依馬達不同而變更
SENSOR 出線號數如下：
- +LS
- HOME
- -LS

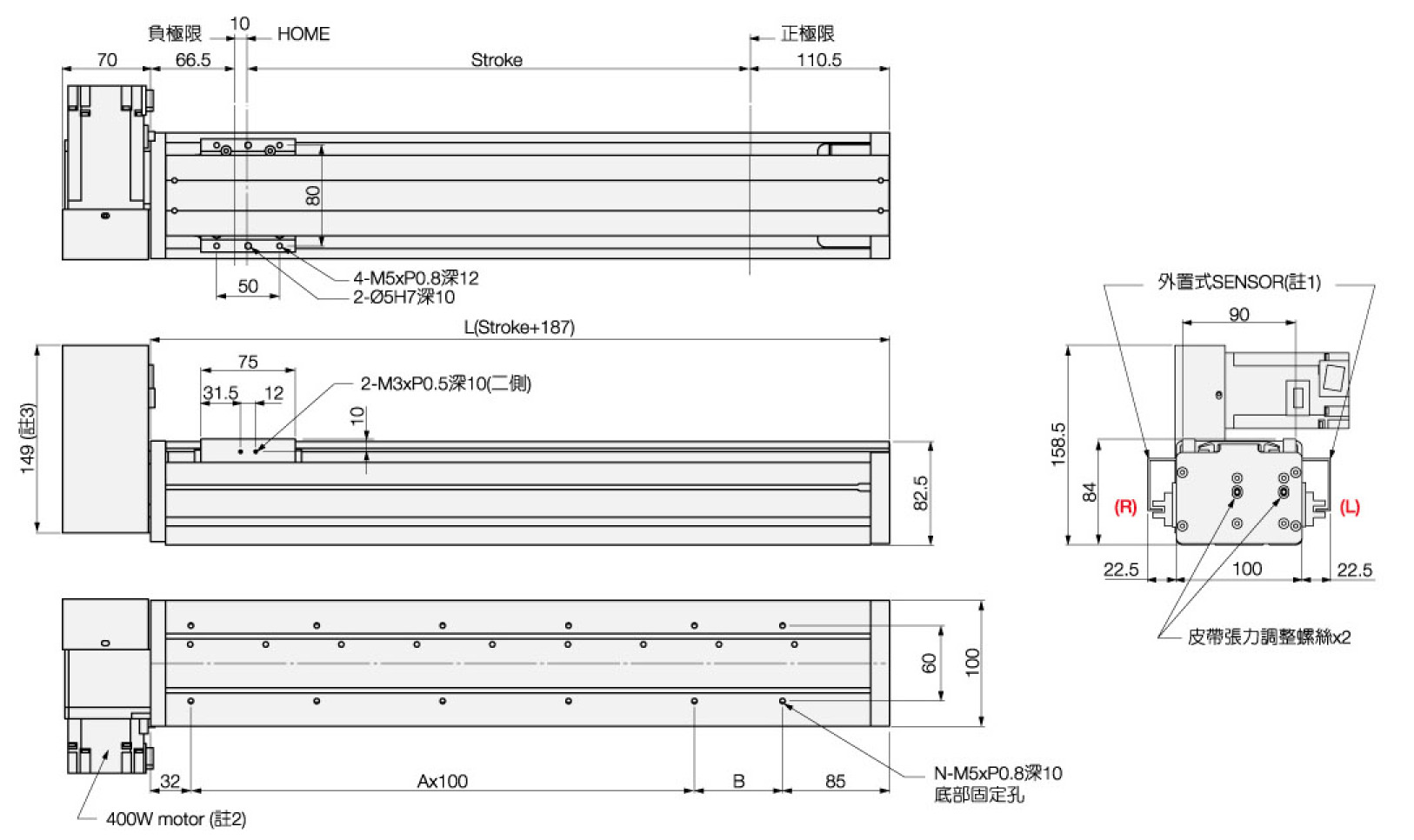

JDTN-90 Specification-2LU
1. 外置SENSOR安裝(可選擇R右側或L左側)
2. 適用馬達: 100W, 200W, 400W
3. 長度依馬達不同而變更
SENSOR 出線號數如下：
- +LS
- HOME
- -LS

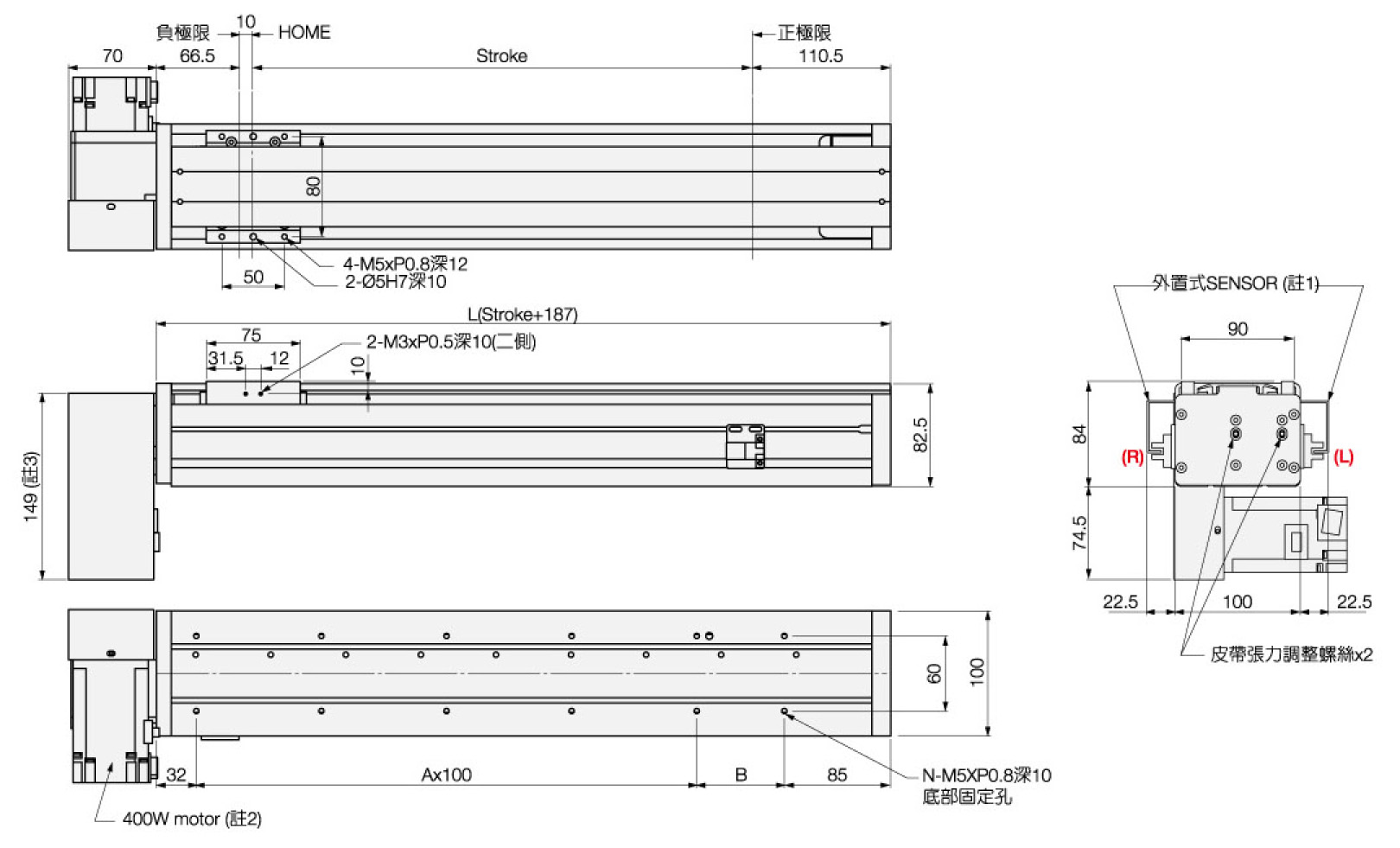

JDTN-90 Specification-2LB
1. 外置SENSOR安裝(可選擇R右側或L左側)
2. 適用馬達: 100W, 200W, 400W
3. 長度依馬達不同而變更
SENSOR 出線號數如下：
- +LS
- HOME
- -LS

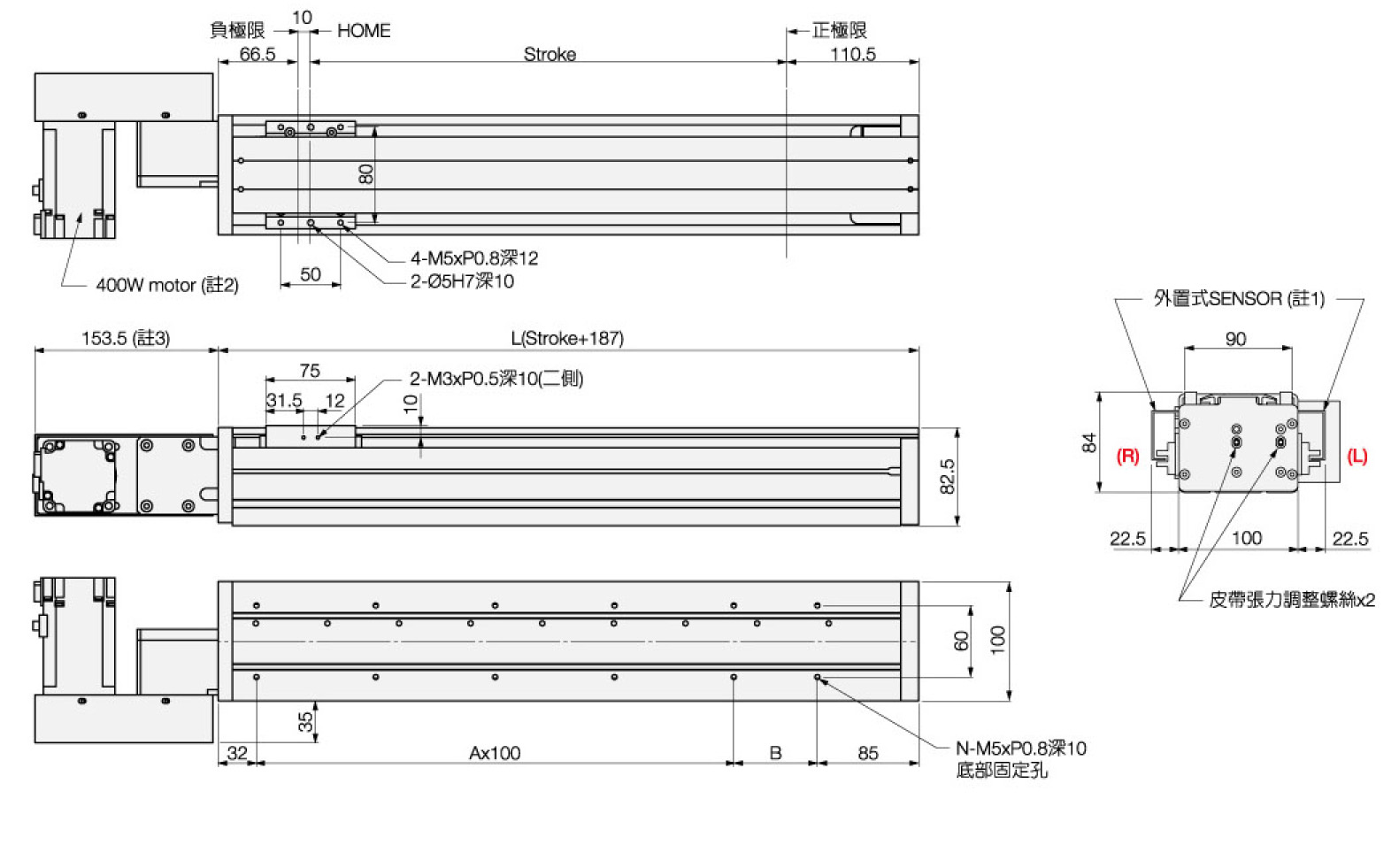

JDTN-90 Specification-2R
1. 外置SENSOR安裝(可選擇R右側或L左側)
2. 適用馬達: 100W, 200W, 400W
3. 長度依馬達不同而變更
SENSOR 出線號數如下：
- +LS
- HOME
- -LS

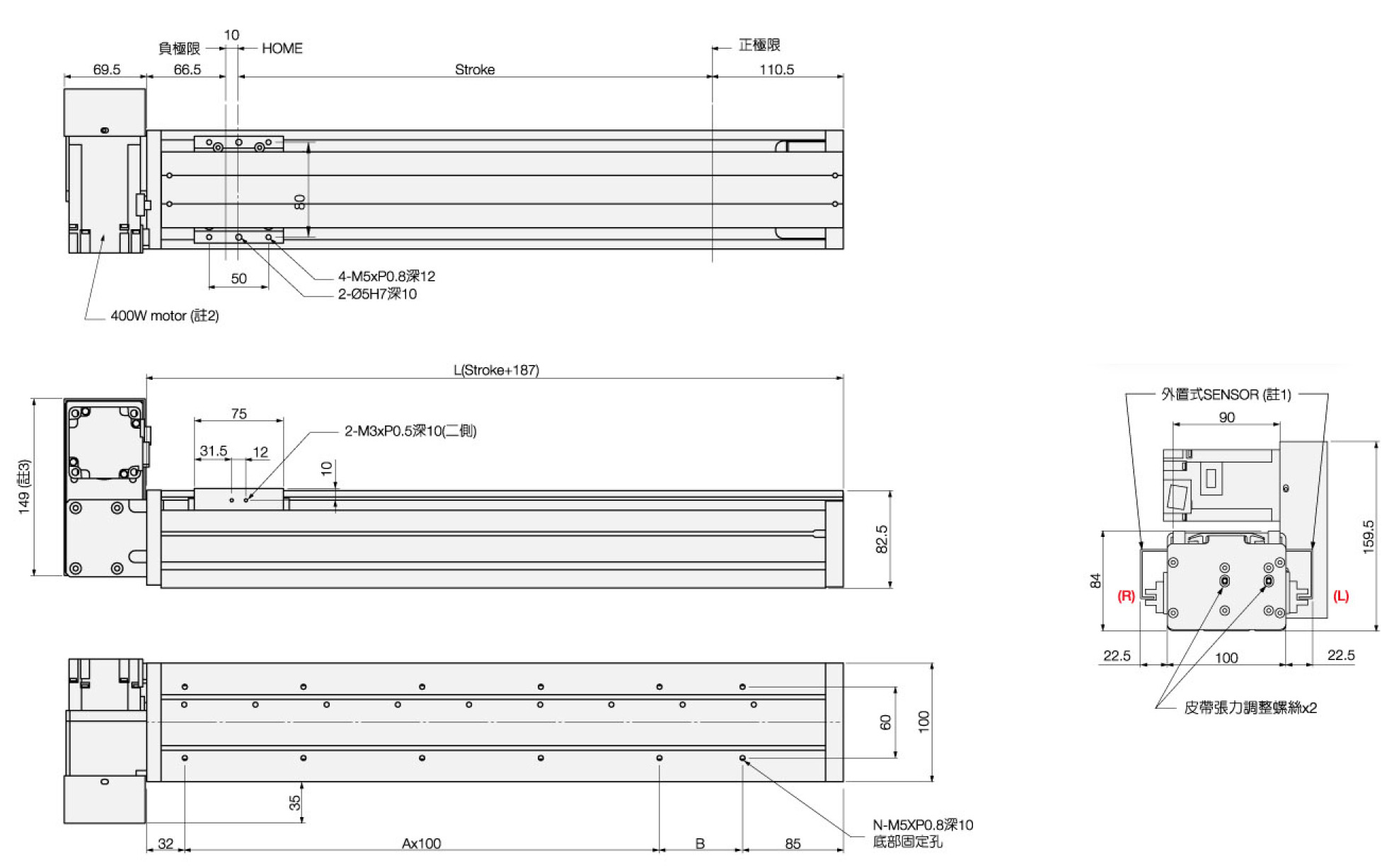

JDTN-90 Specification-2RU
1. We install the sensor outside (right or left side )
2. Applicable motor: 100W, 200W, 400W
3. The dimension of machine changes according to different motor
SENSOR：
- +LS
- HOME
- -LS

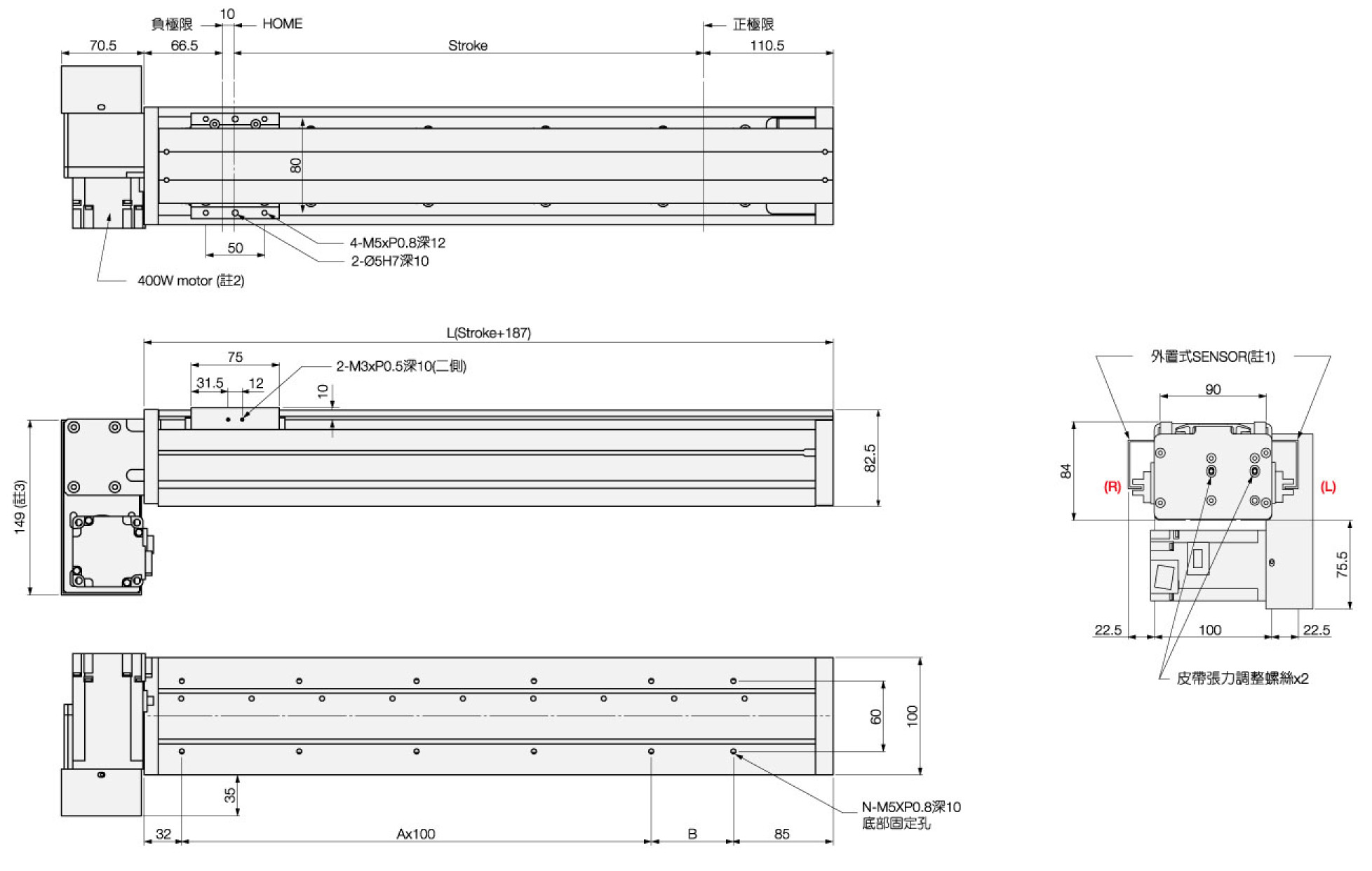

JDTN-90 Specification-2RB
1. We install the sensor outside (right or left side )
2. Applicable motor: 100W, 200W, 400W
3. The dimension of machine changes according to different motor
SENSOR：
- +LS
- HOME
- -LS
