產品介紹
| 適用馬達 | 2相微步進電機 MPK268-03A | |
|---|---|---|
| 滑軌與滑塊 | MR12 WL 寬扁型滑軌 | |
| 額定扭距 | 1.3 N.m | |
| 重複精度 | ± 0.04 mm/M | |
| 傳動方式 | 橡膠皮帶/ 寬度: 9mm | |
| 皮帶導程 | 45 mm | |
| 最高速度 | 800 mm/sec | |
| 最大荷重 | 水平 | 8 kg |
| 垂直 | - | |
| 光電開關 | Model No. 674 x 3 pcs | |
| 負載力矩表N.m |  Ma: 30.1 N.m |
|
 Ma: 17.5 N.m |
||
 Ma: 17.5 N.m |
||

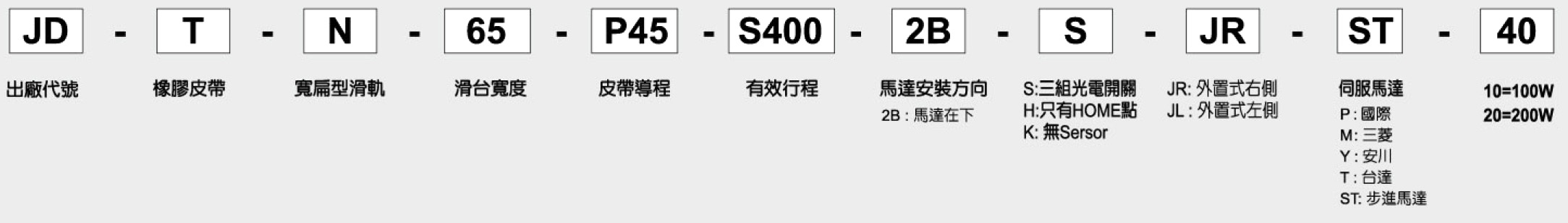

JDTN-65規格表-2B
註1: 外置SENSOR安裝 (可選擇R右側或L左側)
註2: 總高度依馬達不同變更
註3: 步進馬達示範，適用馬達100W, 200W
SENSOR 出線號數如下：
- 正極限 +LS
- 原點 HOME
- 負極限 -LS
