產品介紹
單位：mm
| Load | 0° | 45° | 90° |  |
|
| 水平 | 10 Kg | 1000 | 1000 | 1000 | |
| 20 Kg | 1000 | 900 | 1000 | ||
| 30 Kg | 940 | 780 | 1000 | ||
| 40 Kg | 840 | 660 | 1000 | ||
| 50 Kg | 750 | 590 | 950 | ||
| 60 Kg | 680 | 540 | 900 | ||
| 壁掛 | 5 Kg | 1000 | 1000 | 700 | |
| 10 Kg | 1000 | 900 | 600 | ||
| 15 Kg | 1000 | 810 | 520 | ||
| 20 Kg | 1000 | 710 | 430 | ||
| 25 Kg | 980 | 620 | 350 | ||
| 30 Kg | 890 | 530 | 300 |
| 解析度 | 0.001 mm (HEIDENHAIN, RENISHAW) | |
|---|---|---|
| 額定推力 | 185 N | |
| 加速推力 | 970 N | |
| 額定電流 | 2.7 A | |
| 加速電流 | 14.4 A | |
| 推力常數 | 68 | |
| 反電動勢常數 | 22 V/ m/ s | |
| 線路電阻 | 7.2 Ω | |
| 線路電感 | 12 mH | |
| 磁極間距 | 120 mm | |
| 最大加速度 | 3.5 G | |
| 最大速度 | 3.0 m/s | |
| 重複精度 | ±0.0005 mm | |
| 最大負荷 | 水平 | 60 kg |
| 壁掛 | 30 kg | |
| 有效行程 | 300~1200 mm | |
| 電源電壓 | 220 V | |
| 使用環境溫度 | 0~40 °C | |
| 保存溫度 | -20~60 °C | |

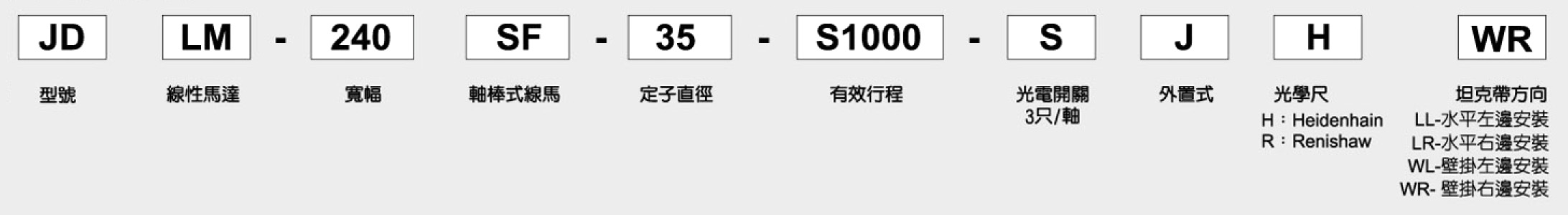

JDLM-240SF-35 規格
