產品介紹
單位：mm
| 荷重 | 0° | 45° | 90° |  |
|
| 水平 | 5Kg | 1000 | 1111 | 1000 | |
| 10Kg | 1000 | 800 | 1000 | ||
| 15Kg | 800 | 650 | 1000 | ||
| 20Kg | 700 | 580 | 1000 | ||
| 25Kg | 550 | 500 | 1000 | ||
| 30Kg | 500 | 450 | 1000 | ||
| 壁掛 | 3Kg | 1000 | 1000 | 580 | |
| 6Kg | 1000 | 800 | 450 | ||
| 9Kg | 1000 | 670 | 400 | ||
| 12Kg | 1000 | 580 | 350 | ||
| 15Kg | 1000 | 500 | 300 |
| 解析度 | 0.001 mm (HEIDENHAIN, RENISHAW) | |
|---|---|---|
| 額定推力 | 80 N | |
| 加速推力 | 340 N | |
| 額定電流 | 1.2 A | |
| 加速電流 | 5.1 A | |
| 推力常數 | 66 | |
| 反電動勢常數 | 22 V/ m/ s | |
| 線路電阻 | 22 Ω | |
| 線路電感 | 31 mH | |
| 磁極間距 | 90 mm | |
| 最大加速度 | 0.5 G | |
| 最大速度 | 3.0 m/s | |
| 重複精度 | ±0.0005 mm | |
| 最大負荷 | 水平 | 30 kg |
| 壁掛 | 15 kg | |
| 有效行程 | 200~1200 mm (100 mm 間隔) | |
| 電源電壓 | 220 V | |
| 使用環境溫度 | 0~40 °C | |
| 保存溫度 | -20~60 °C | |

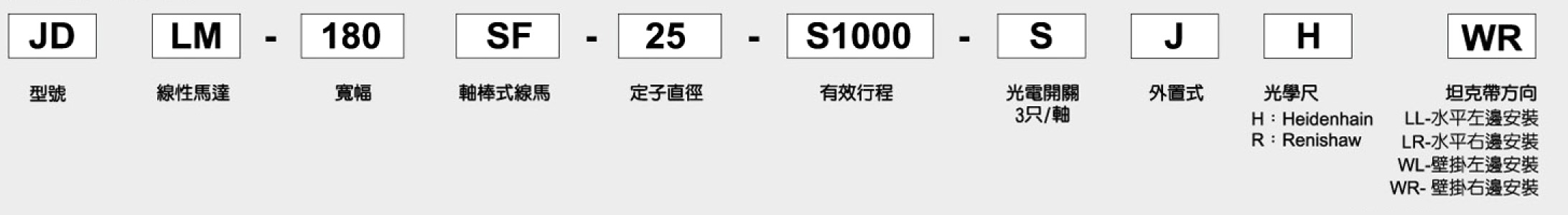

JDLM-180SF-25 規格
