產品介紹
單位：mm
| 荷重 | 0° | 45° | 90° |  |
|
| 水平 | 1Kg | 380 | 400 | 450 | |
| 2Kg | 220 | 250 | 270 | ||
| 3Kg | 160 | 190 | 200 | ||
| 4Kg | 120 | 140 | 150 | ||
| 5Kg | 100 | 110 | 130 | ||
| 壁掛 | 1Kg | 440 | 390 | 320 | |
| 2Kg | 260 | 230 | 180 | ||
| 3Kg | 180 | 170 | 120 |
| 解析度 | 0.001 mm (HEIDENHAIN, RENISHAW) | |
|---|---|---|
| 額定推力 | 17 N | |
| 加速推力 | 90 N | |
| 額定電流 | 0.51 A | |
| 加速電流 | 2.7 A | |
| 推力常數 | 33 | |
| 反電動勢常數 | 11 V/ m/ s | |
| 線路電阻 | 55 Ω | |
| 線路電感 | 24 mH | |
| 磁極間距 | 60 mm | |
| 最大加速度 | 3.5 G | |
| 最大速度 | 3 m/s | |
| 重複精度 | ±0.0005 mm | |
| 最大負荷 | 水平 | 5 kg |
| 壁掛 | 3 kg | |
| 有效行程 | 100~1300 mm（100 間隔） | |
| 電源電壓 | 220 V | |
| 使用環境溫度 | 0~40 °C | |
| 保存溫度 | -20~60 °C | |

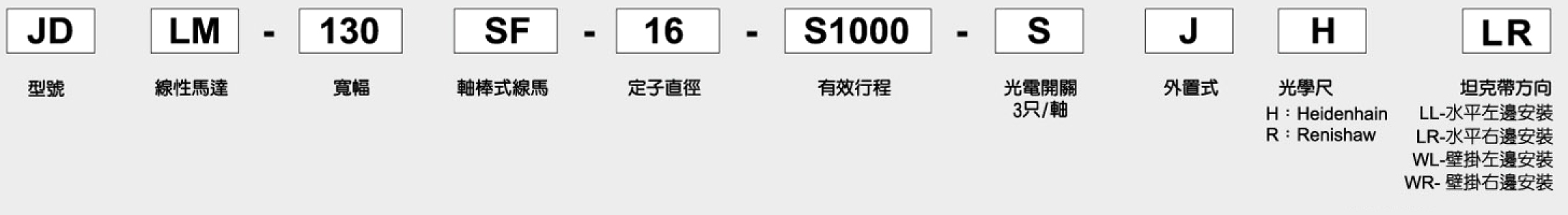

JDLM-130SF-16 規格
