電動滑台: XYZV系列 XYZV立式三軸組合 | 潤達精密

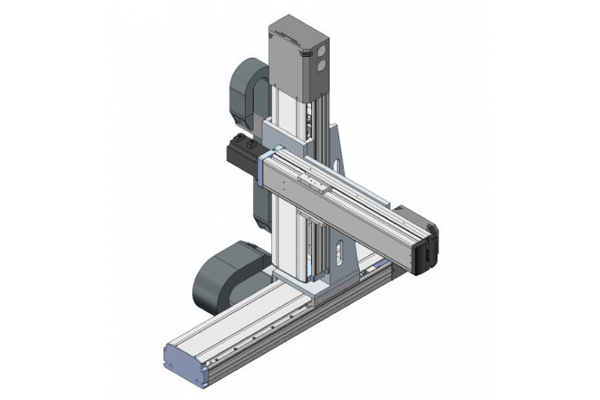

XYZV立式三軸組合

XYZV立式三軸組合 XYZV系列

上一個下一個詢價

產品介紹

產品規格

XYZ軸行程100mm起，間隔100mm最大行程及載重配置(S=行程)										XYZ軸建議使用馬達
X-JDB-130-行程載重限制 Y-JDB-240-(S100~S2500mm) Z-JDB180-(S100~S800mm)	X軸行程:	100mm	200mm	300mm	400mm	500mm	600mm	600mm	600mm	X-400W
	Z軸行程:	100mm	200mm	300mm	400mm	500mm	600mm	700mm	800mm	Y-750W
	末端荷重:	28KG	26KG	24KG	22KG	20KG	18KG	16KG	15KG	Z-750W+Brake
X-JDBN80-行程載重限制 Y-JDB-180-(S100~S2200mm) Z-JDB130-(S100~S600mm)	X軸行程:	100mm	200mm	300mm	400mm	500mm	500mm	-	-	X-200W
	Z軸行程:	100mm	200mm	300mm	400mm	500mm	600mm	-	-	Y-400W
	末端荷重:	12KG	10KG	8KG	6KG	5KG	4KG	-	-	Z-400W+Brake
X-JDBN-65-行程載重限制 Y-JDB-130-(S100~S1200mm) Z-JDB128-(S100~S500mm)	X軸行程:	100mm	200mm	300mm	400mm	400mm	-	-	-	X-100W
	Z軸行程:	100mm	200mm	300mm	400mm	500mm	-	-	-	Y-200W
	末端荷重:	5KG	4KG	3KG	2KG	2KG	-	-	-	Z-200W+Brake

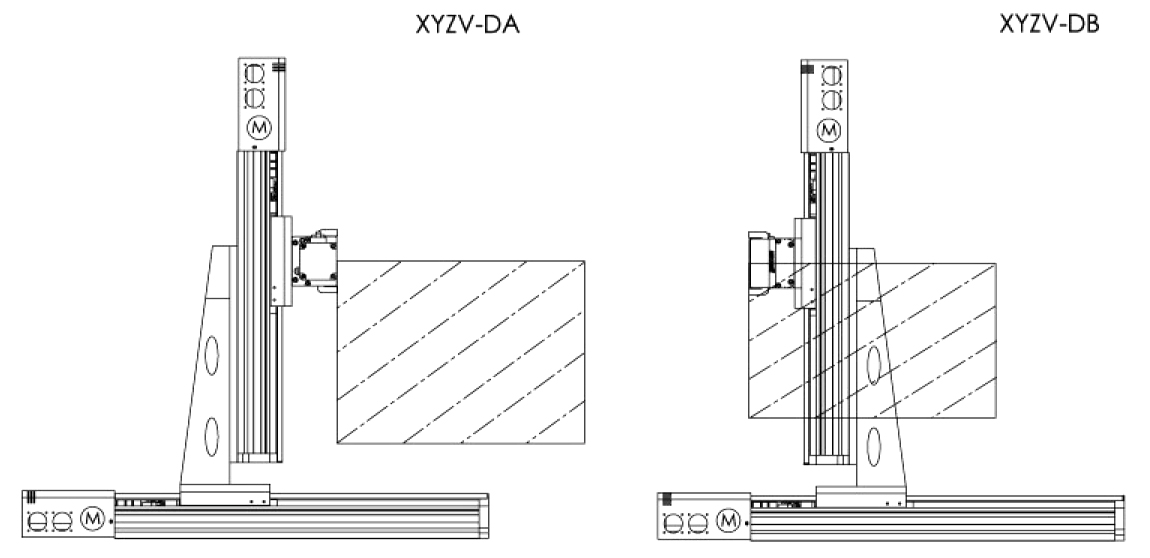

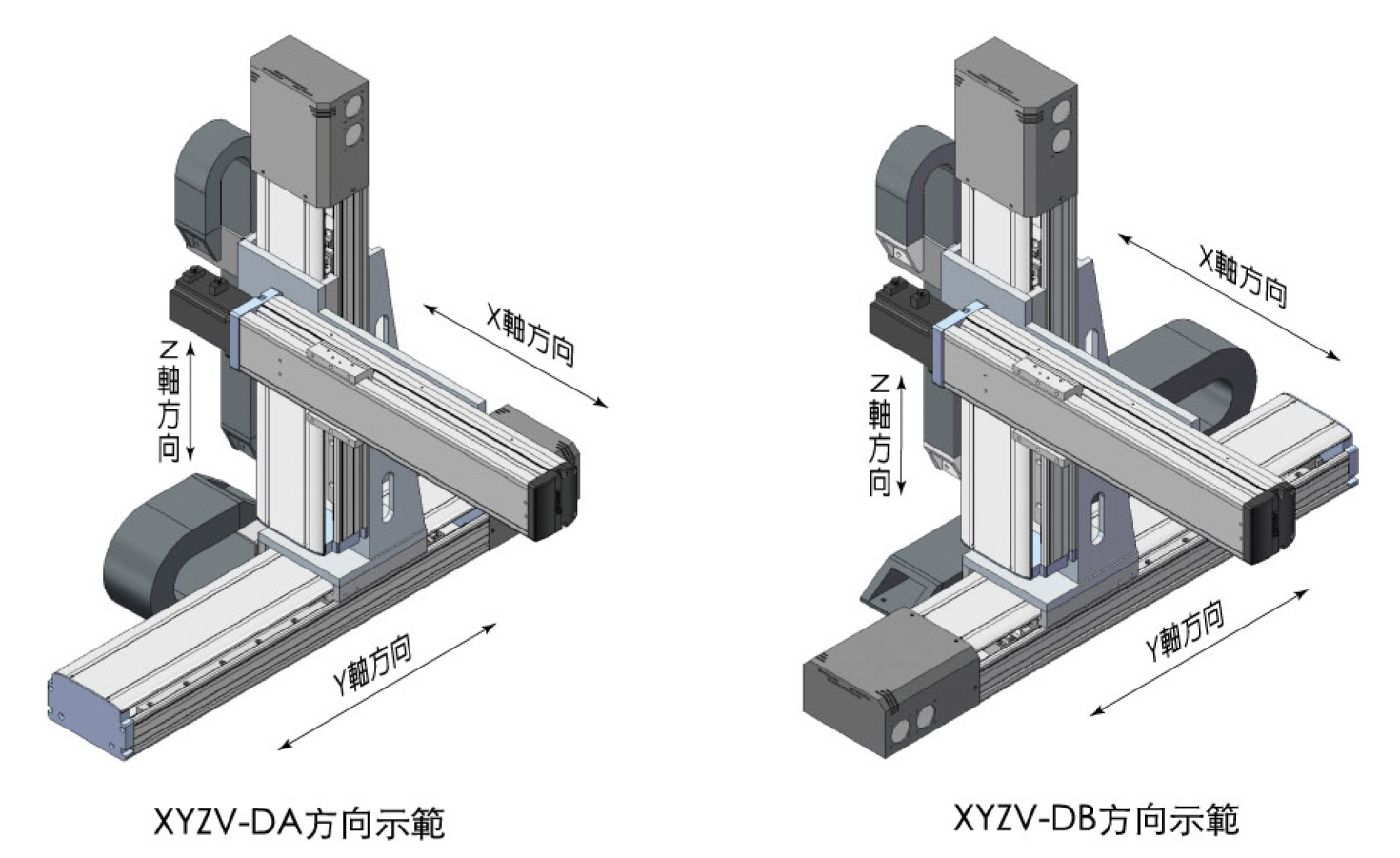

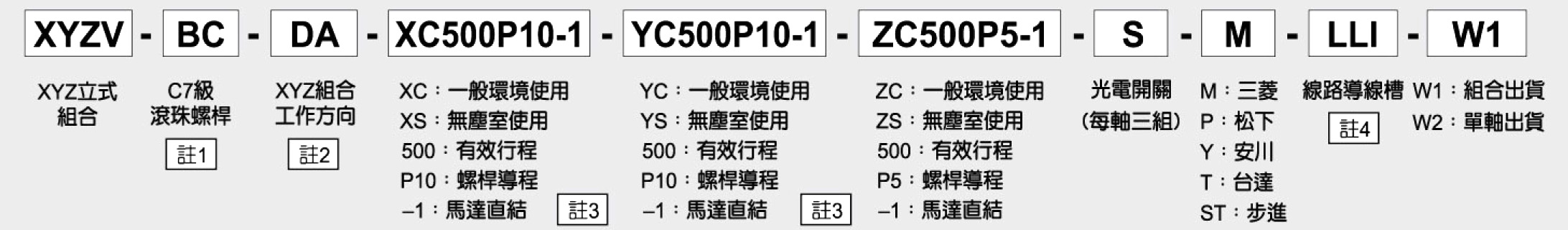

註2 XYZ組合工作方向區分

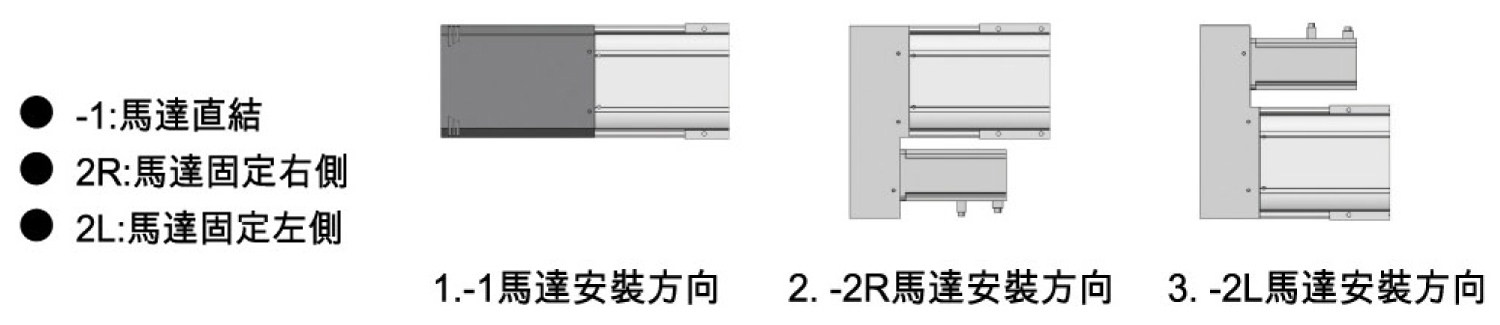

註3

註1

滾珠螺桿等級	重覆精度
BC=C7轉造級	±0.01mm
BP=C5研磨級	±0.005mm
BUP=C3研磨級	±0.0015mm

(參考單軸精度表)

螺桿導程	XY軸線速度	Z軸線速度
5mm	250mm/sec	250mm/sec
10mm	500mm/sec	500mm/sec
20mm	1000mm/sec	-
25mm	1000mm/sec	-
32mm	800mm/sec	-

※單軸使用不在此範圍內
※滑台尺寸依潤達單軸圖面為準

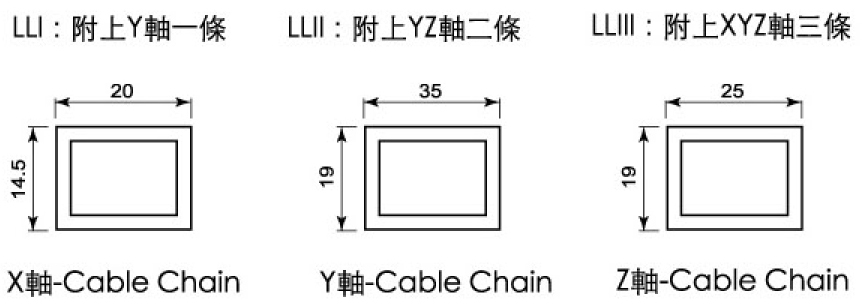

註4 線路導線槽
