XYG龍門式二軸組合

XYG龍門式二軸組合 XYG系列

上一個下一個詢價

產品介紹

產品規格

XY軸行程100mm起，間隔100mm最大行程及載重配置(S=行程)											XY軸建議使用馬達
X-JDB-180行程/載重限制 Y-JDB-240-(S100~S2500mm)	X軸行程:	100mm	200mm	300mm	400mm	500mm	600mm	700mm	800mm	900mm	X-400W
X-JDB-180行程/載重限制 Y-JDB-240-(S100~S2500mm)	末端荷重:	60KG	56KG	52KG	48KG	44KG	40KG	36KG	32KG	28KG	Y-750W
X-JDB-130行程/載重限制 Y-JDB-180-(S100~S2200mm)	X軸行程:	100mm	200mm	300mm	400mm	500mm	600mm	700mm	800mm	900mm	X-400W
X-JDB-130行程/載重限制 Y-JDB-180-(S100~S2200mm)	末端荷重:	40KG	38KG	36KG	34KG	32KG	29KG	26KG	23KG	20KG	Y-400W
X-JDB-128行程/載重限制 Y-JDB-130-(S100~S1200mm)	X軸行程:	100mm	200mm	300mm	400mm	500mm	600mm	-	-	-	X-200W
X-JDB-128行程/載重限制 Y-JDB-130-(S100~S1200mm)	末端荷重:	25KG	22KG	19KG	16KG	13KG	10KG	-	-	-	Y-400W
X-JDBN-65行程/載重限制 Y-JDBN-80-(S100~S800mm)	X軸行程:	100mm	200mm	300mm	400mm	500mm	-	-	-	-	X-100W
X-JDBN-65行程/載重限制 Y-JDBN-80-(S100~S800mm)	末端荷重:	10KG	9KG	8KG	6KG	5KG	-	-	-	-	Y-200W

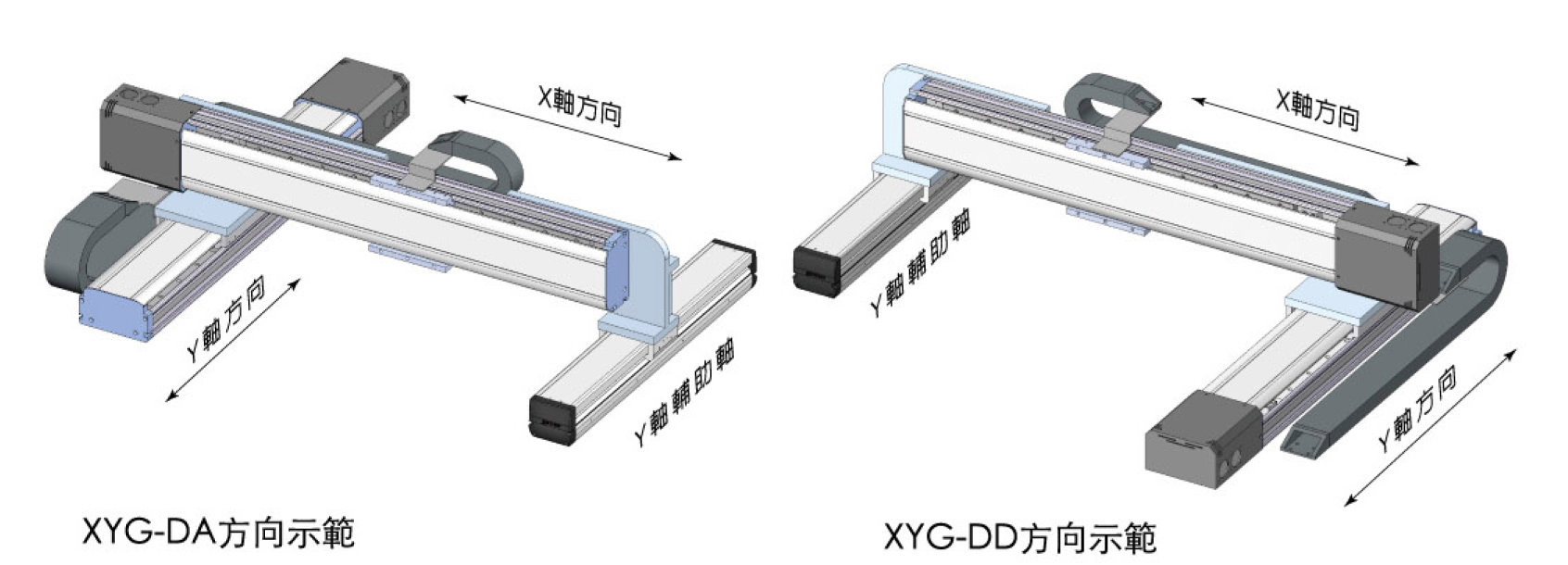

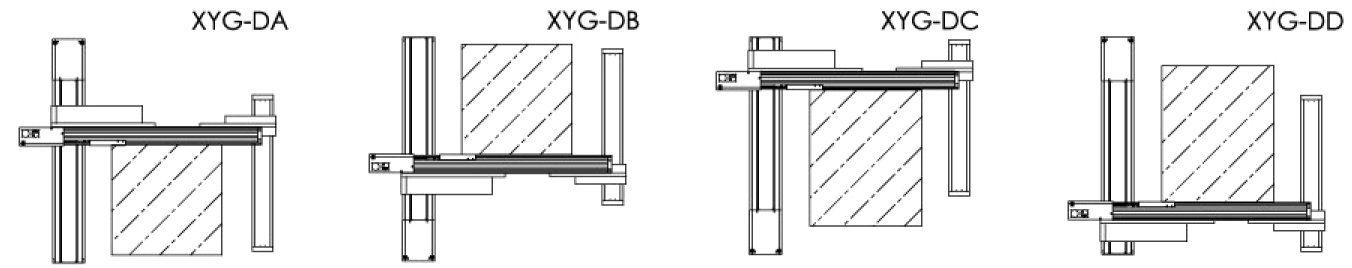

註2 XYZ組合工作方向區分

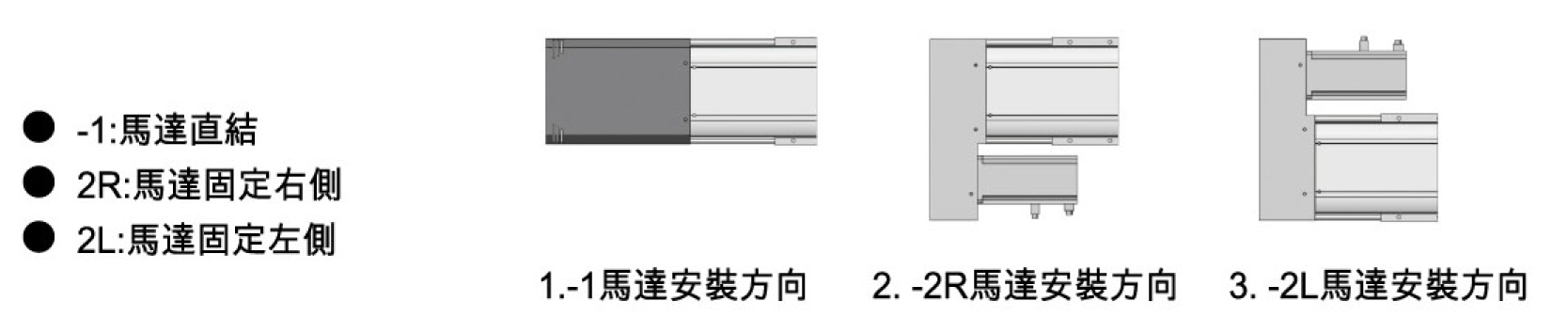

註3

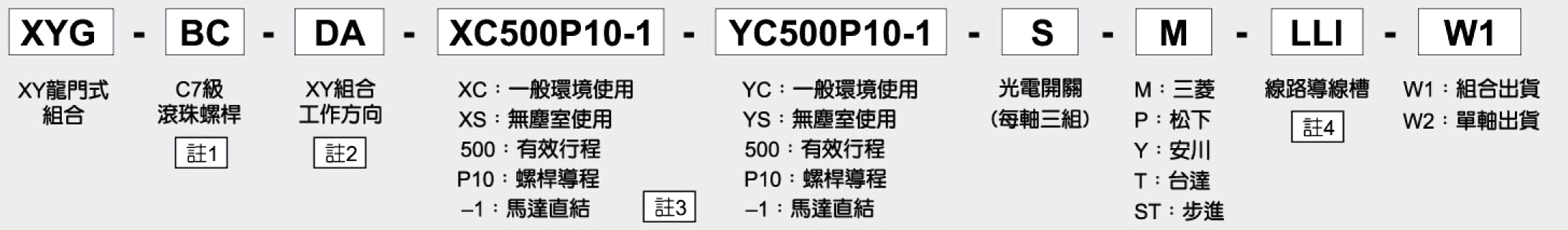

註1

滾珠螺桿等級	重覆精度
BC=C7轉造級	±0.01mm
BP=C5研磨級	±0.005mm
BUP=C3研磨級	±0.0015mm

(參考單軸精度表)

螺桿導程	X軸線速度	Y軸線速度
5mm	250mm/sec	250mm/sec
10mm	500mm/sec	500mm/sec
20mm	1000mm/sec	1000mm/sec
25mm	1000mm/sec	1000mm/sec
32mm	800mm/sec	800mm/sec

※單軸使用不在此範圍內
※滑台尺寸依潤達單軸圖面為準

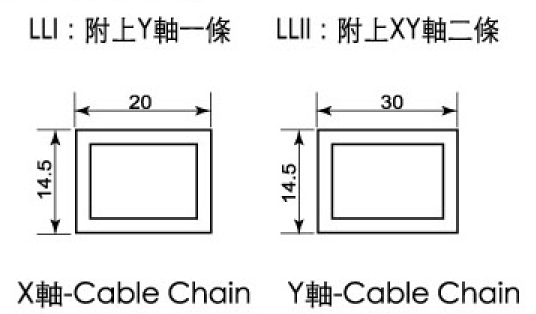

註4 線路導線槽
