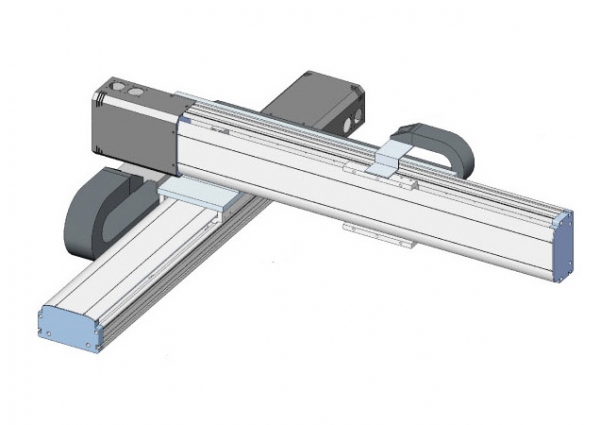

產品介紹
| XY軸行程100mm起，間隔100mm最大行程及載重配置(S=行程) | XY軸建議使用馬達 | |||||||
|---|---|---|---|---|---|---|---|---|
| X-JDB-180行程/載重限制 Y-JDB-240-(S100~S2500mm) |
X軸行程: | 100mm | 200mm | 300mm | 400mm | 500mm | 600mm | X-400W |
| 末端荷重: | 50KG | 40KG | 35KG | 30KG | 25KG | 20KG | Y-750W | |
| X-JDB-130行程/載重限制 Y-JDB-180-(S100~S2200mm) |
X軸行程: | 100mm | 200mm | 300mm | 400mm | 500mm | 600mm | X-400W |
| 末端荷重: | 32KG | 28KG | 22KG | 17KG | 14KG | 11KG | Y-400W | |
| X-JDB-128行程/載重限制 Y-JDB-130-(S100~S1200mm) |
X軸行程: | 100mm | 200mm | 300mm | 400mm | 500mm | - | X-200W |
| 末端荷重: | 22KG | 19KG | 16KG | 13KG | 10KG | - | Y-400W | |
| X-JDB-90行程/載重限制 Y-JDB-128-(S100~S1200mm) |
X軸行程: | 100mm | 200mm | 300mm | 400mm | 500mm | - | X-200W |
| 末端荷重: | 12KG | 10KG | 9KG | 7KG | 5KG | - | Y-200W | |
| X-JDBN-65行程/載重限制 Y-JDBN-80-(S100~S800mm) |
X軸行程: | 100mm | 200mm | 300mm | 400mm | 500mm | - | X-100W |
| 末端荷重: | 8KG | 6KG | 4KG | 3KG | 2KG | - | Y-200W | |

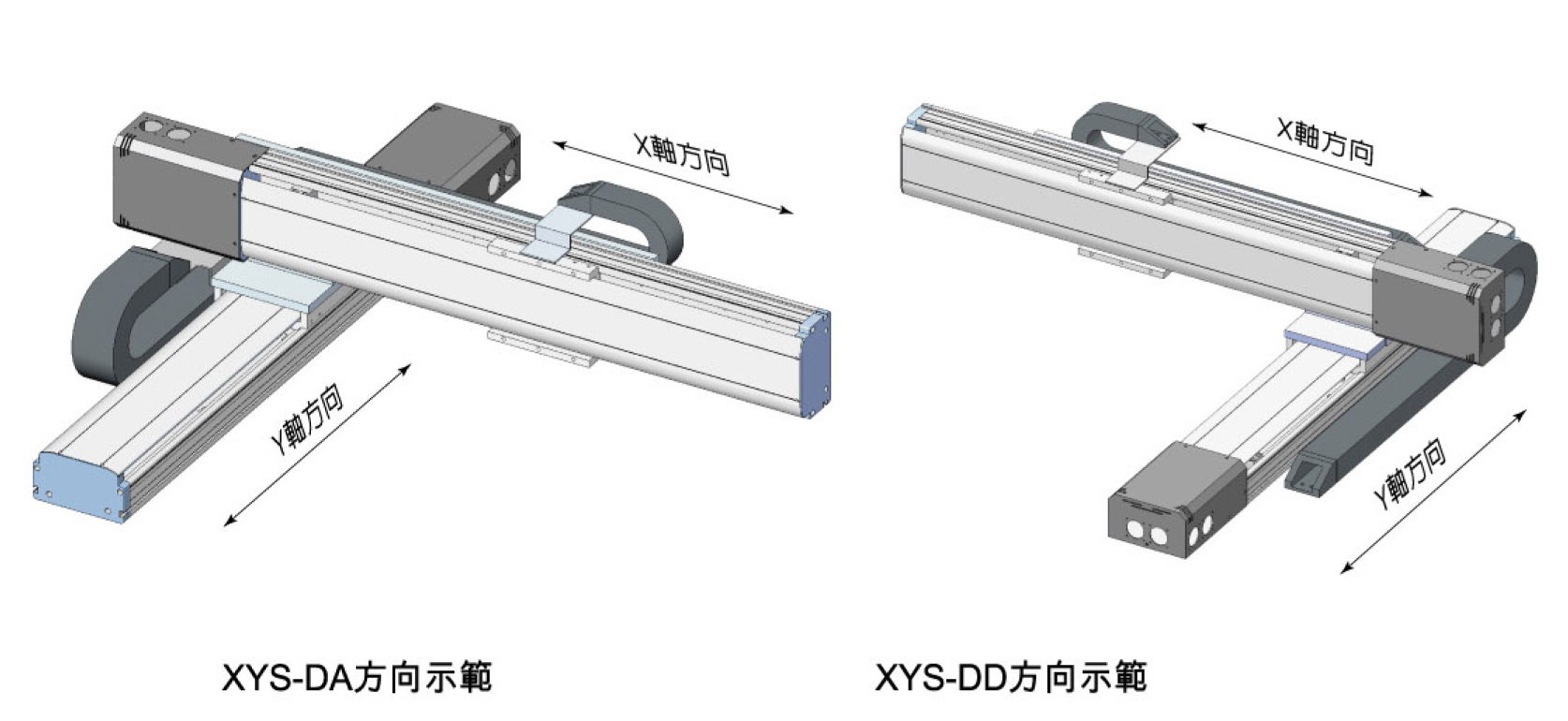

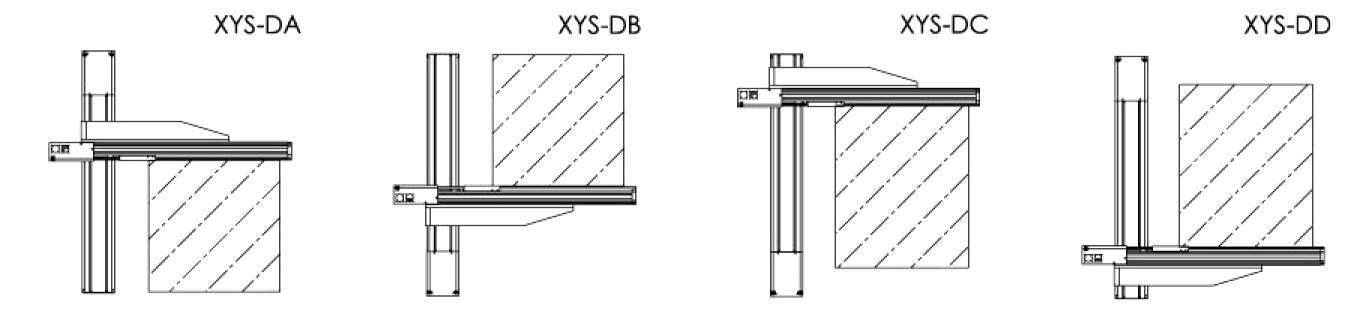

註2 XY組合工作方向區分

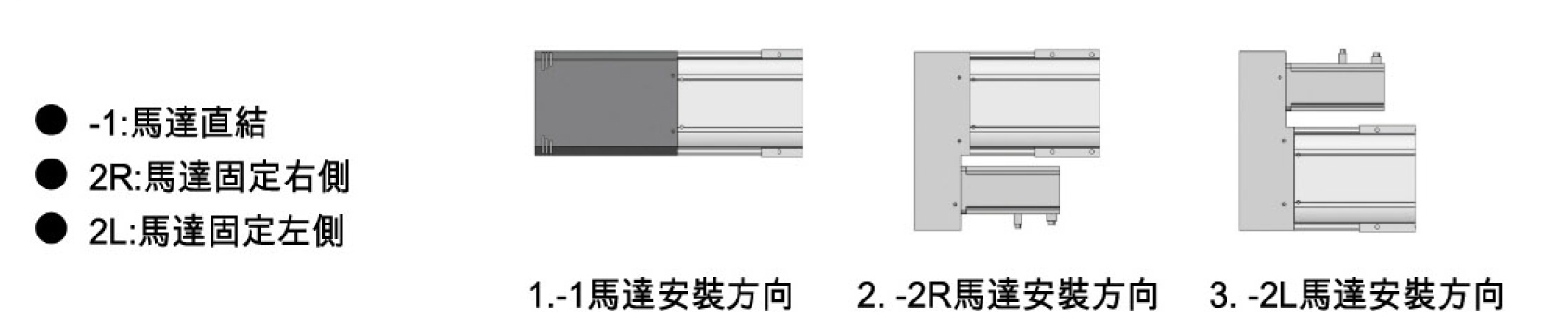

註3

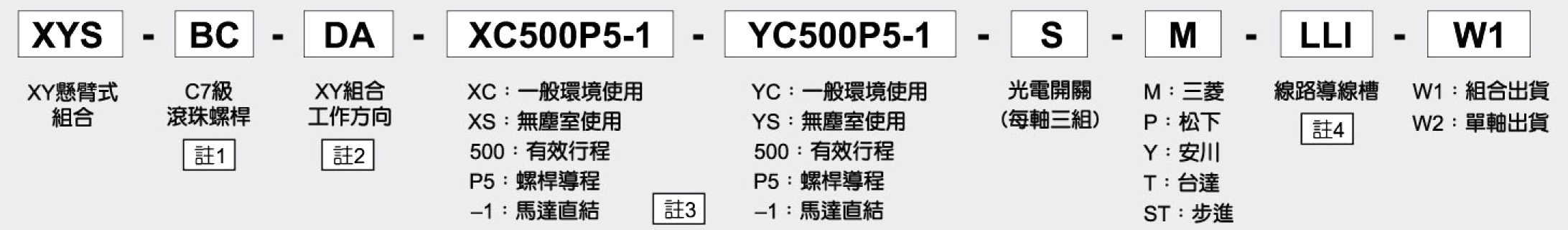

註1
| 滾珠螺桿等級 | 重覆精度 |
|---|---|
| BC=C7轉造級 | ±0.01mm |
| BP=C5研磨級 | ±0.005mm |
| BUP=C3研磨級 | ±0.0015mm |
(參考單軸精度表)
| 螺桿導程 | X軸線速度 | Y軸線速度 |
|---|---|---|
| 5mm | 250mm/sec | 250mm/sec |
| 10mm | 500mm/sec | 500mm/sec |
| 20mm | 1000mm/sec | 1000mm/sec |
| 25mm | 1000mm/sec | 1000mm/sec |
| 32mm | 800mm/sec | 800mm/sec |
※單軸使用不在此範圍內
※滑台尺寸依潤達單軸圖面為準

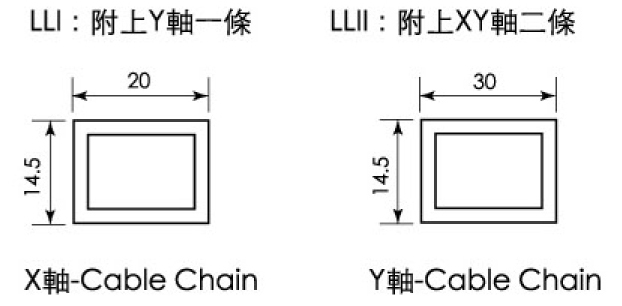

註4 線路導線槽
