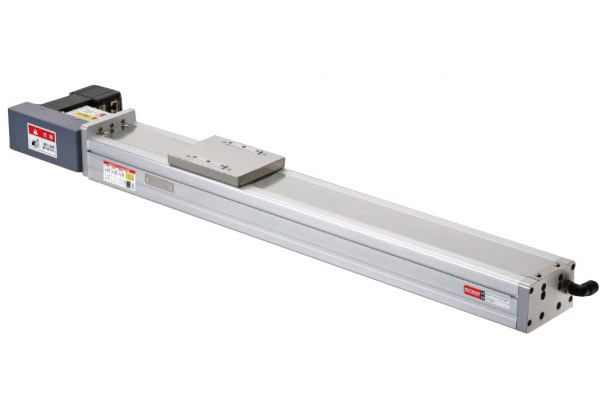

產品介紹
| 適用馬達 | AC-100W / 220V | 步進電機 MPK268-03A | |
|---|---|---|---|
| 滑軌與滑塊 | MR 12WL 寬扁型滑軌 | ||
| 額定扭矩 | 0.32 N.m | 1.3 N.m | |
| 重覆精度 | ± 0.04 mm/M | ||
| 滾珠螺桿外徑 (mm) | PU鋼絲皮帶/ 寬度: 15mm | ||
| 螺桿導程 (mm) | 40 mm | ||
| 最高速度 (mm/sec) | 2000 mm/sec | 800 mm/sec | |
| 最大荷重 (kg) | 水平 | 10 kg | 12 kg |
| 垂直 | - | ||
| 光電開關 | 型號 671 x 3 pcs | ||
| 負載力矩表 |  Ma: 30.1 N.m |
||
 Ma: 17.15 N.m |
|||
 Ma: 17.15 N.m |
|||

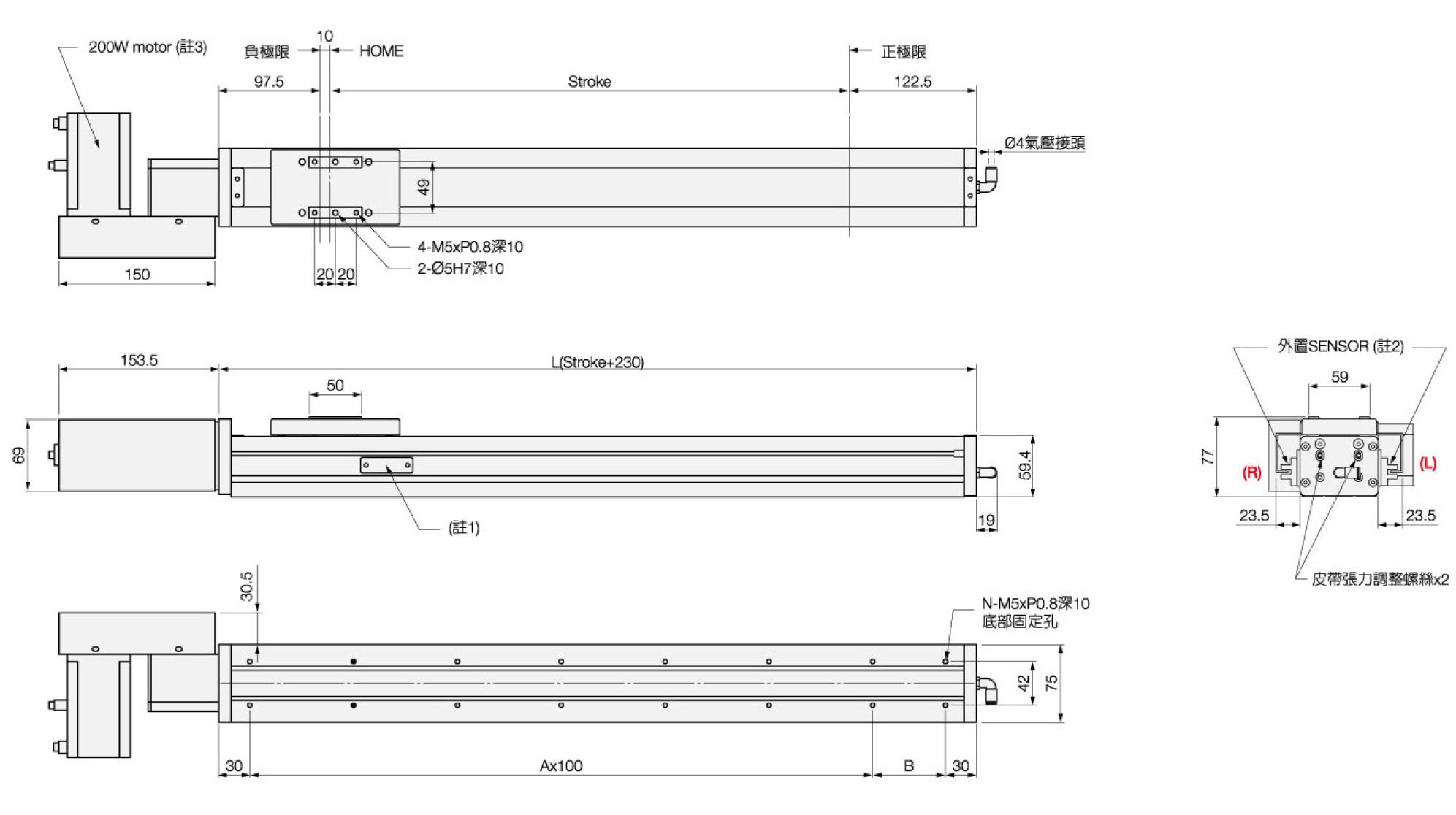

JDTNS-75規格表-2L
註1: 滑軌注油孔蓋
註2: 外置SENSOR安裝(可選擇R右側或L左側)
註3: 適用馬達100W, 200W, 400W
SENSOR 出線號數如下：
- 正極限 +LS
- 原點 HOME
- 負極限 -LS

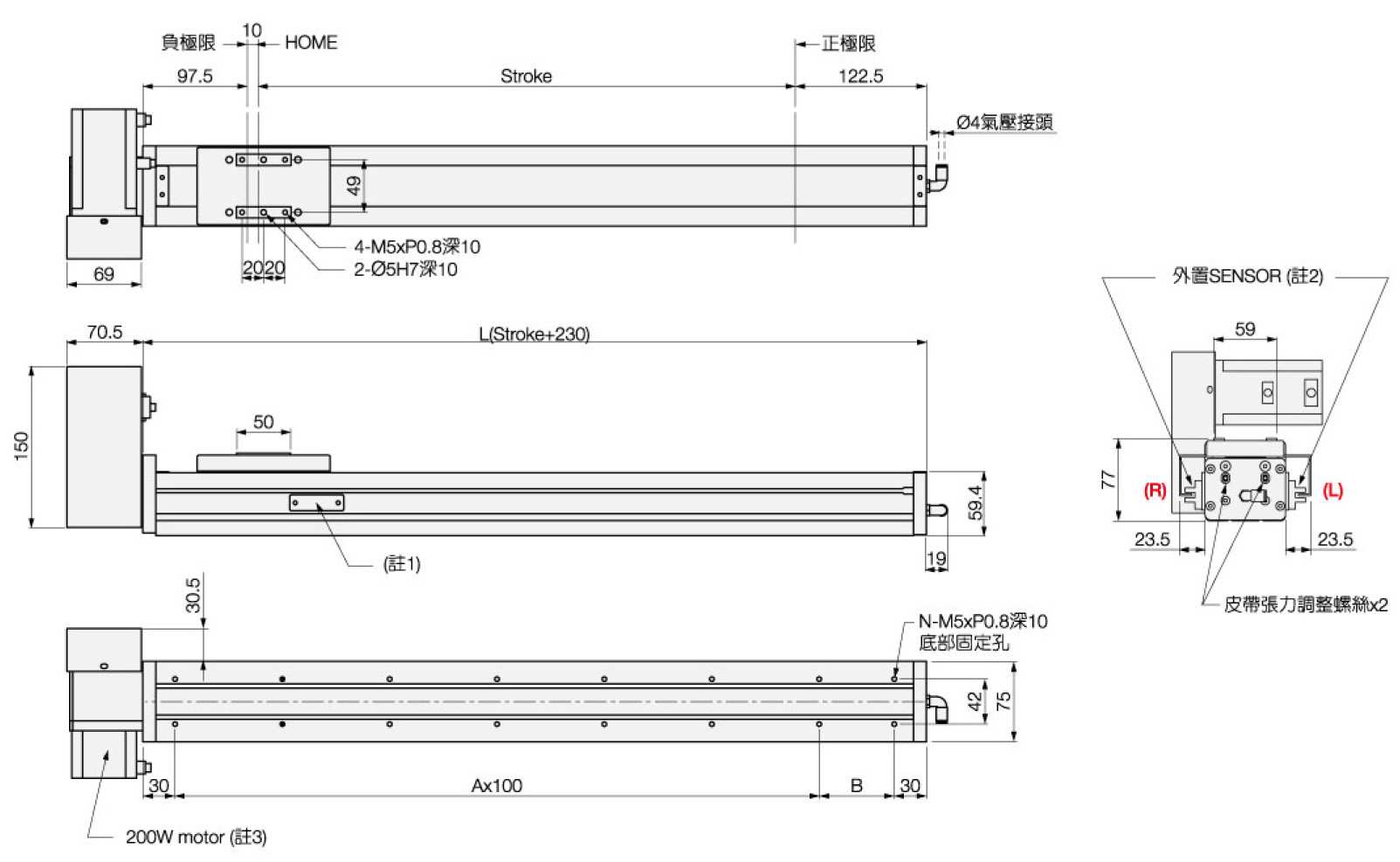

JDTNS-75規格表-2LU
註1: 滑軌注油孔蓋
註2: 外置SENSOR安裝(可選擇R右側或L左側)
註3: 適用馬達100W, 200W, 400W
SENSOR 出線號數如下：
- 正極限 +LS
- 原點 HOME
- 負極限 -LS

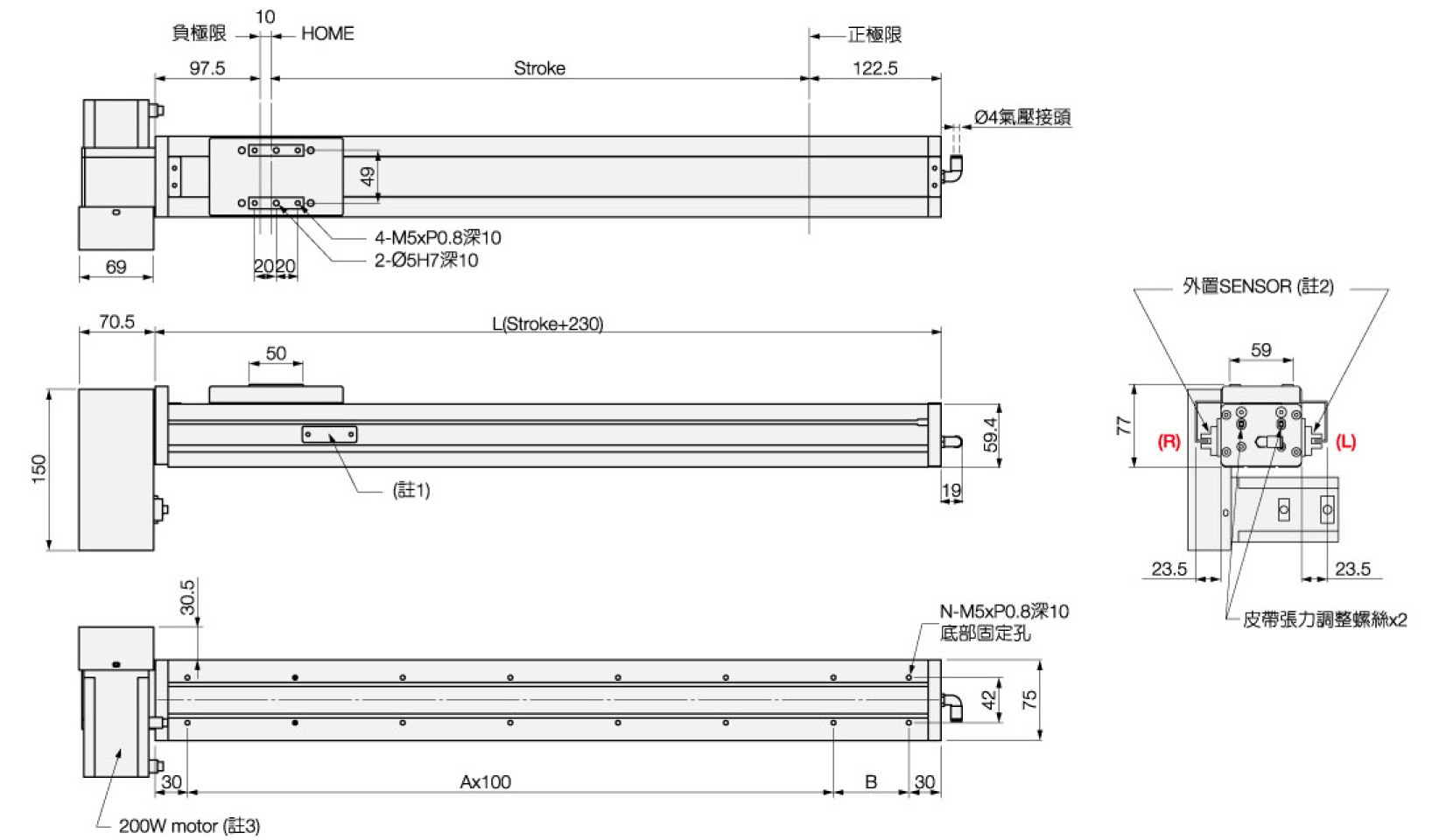

JDTNS-75規格表-2LB
註1: 滑軌注油孔蓋
註2: 外置SENSOR安裝(可選擇R右側或L左側)
註3: 適用馬達100W, 200W, 400W
SENSOR 出線號數如下：
- 正極限 +LS
- 原點 HOME
- 負極限 -LS

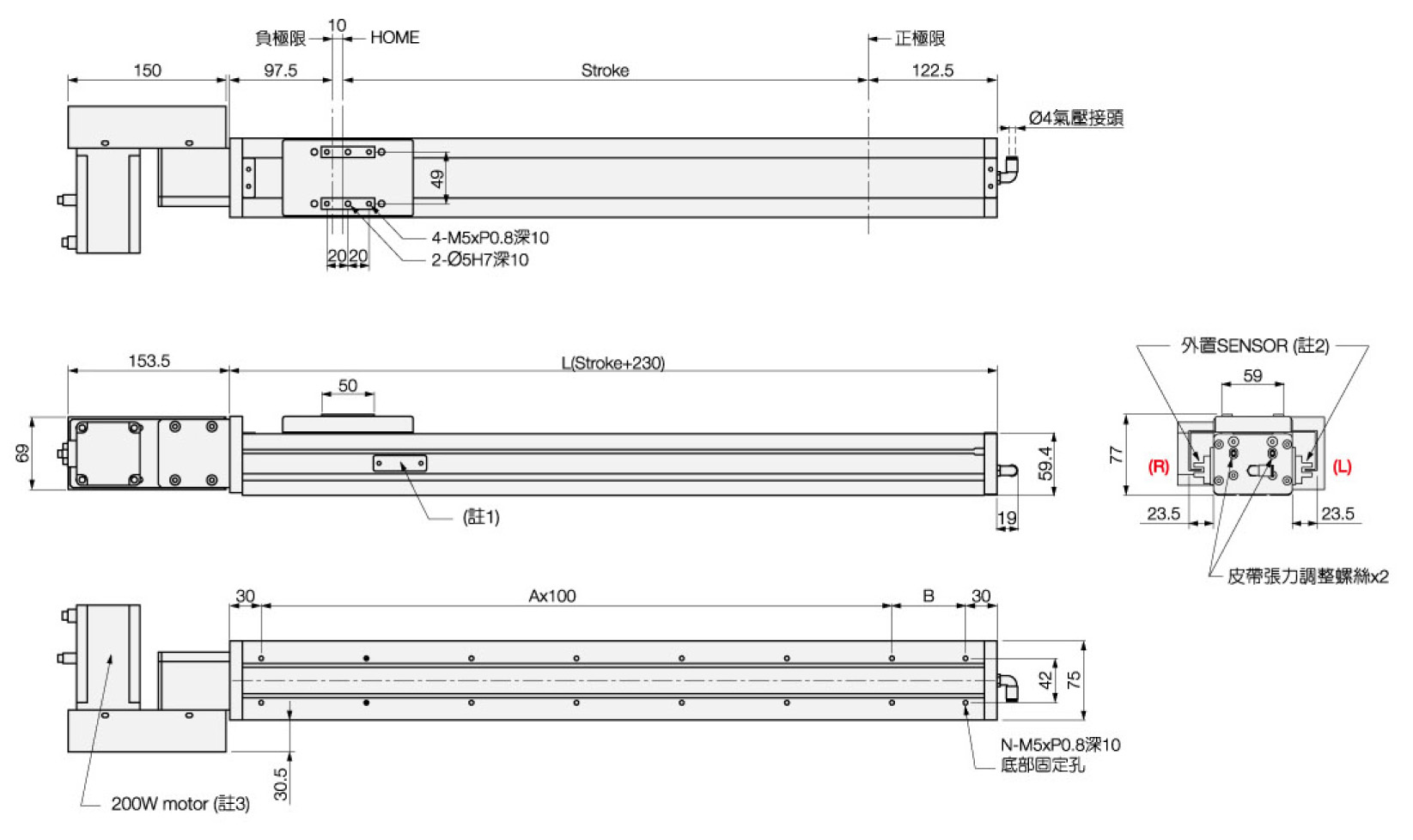

JDTNS-75規格表-2R
註1: 滑軌注油孔蓋
註2: 外置SENSOR安裝(可選擇R右側或L左側)
註3: 適用馬達100W, 200W, 400W
SENSOR 出線號數如下：
- 正極限 +LS
- 原點 HOME
- 負極限 -LS

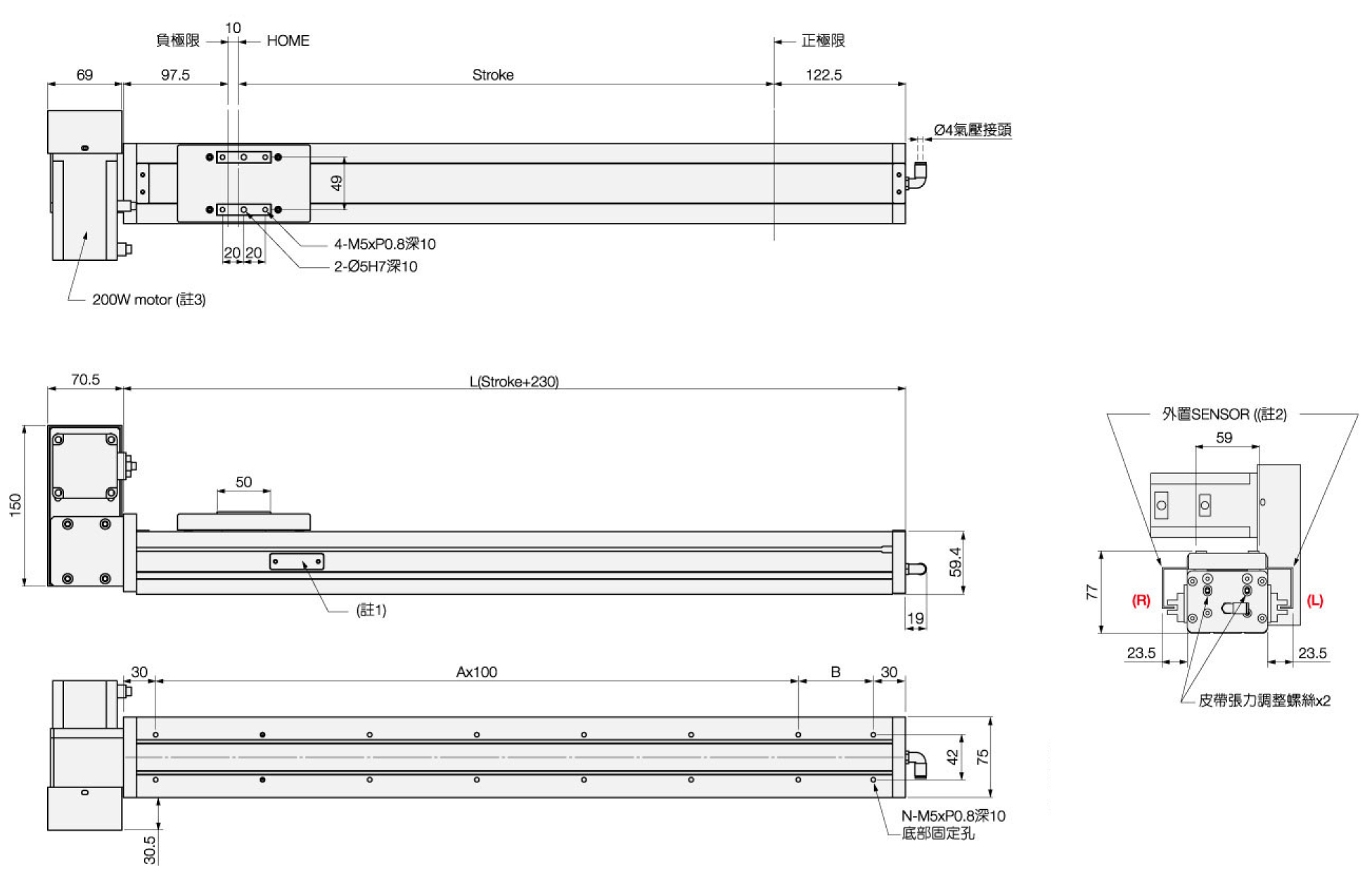

JDTNS-75規格表-2RU
註1: 滑軌注油孔蓋
註2: 外置SENSOR安裝(可選擇R右側或L左側)
註3: 適用馬達100W, 200W, 400W
SENSOR 出線號數如下：
- 正極限 +LS
- 原點 HOME
- 負極限 -LS

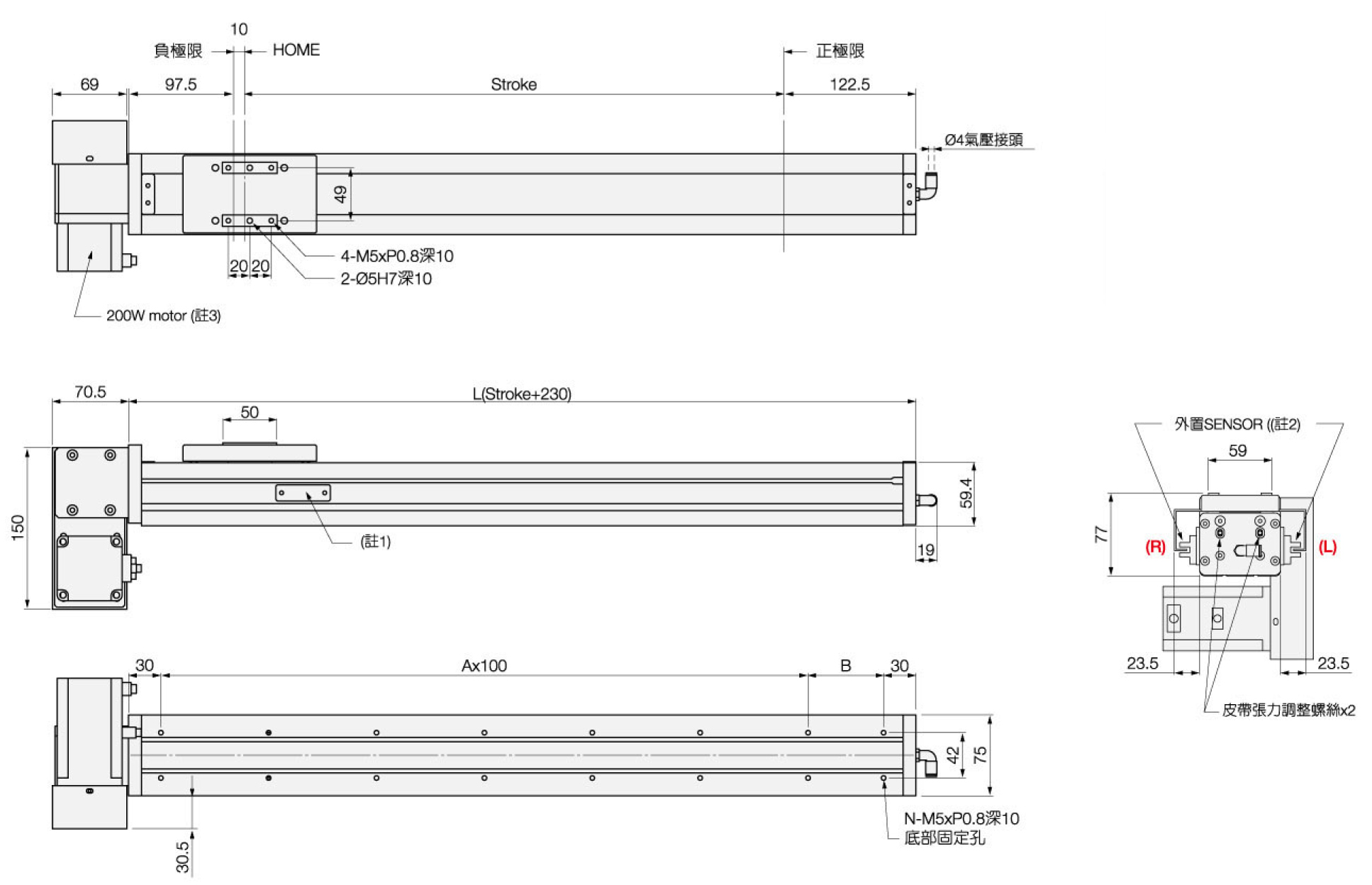

JDTNS-75規格表-2RB
註1: 滑軌注油孔蓋
註2: 外置SENSOR安裝(可選擇R右側或L左側)
註3: 適用馬達100W, 200W, 400W
SENSOR 出線號數如下：
- 正極限 +LS
- 原點 HOME
- 負極限 -LS
