產品介紹
| 適用馬達 | AC-400W / 220V | 步進 MPK268-03A | |
|---|---|---|---|
| 滑軌與滑塊 | MR 15WL 寬扁型滑軌 | ||
| 額定扭矩 | 1.3 N.m | 1.3 N.m | |
| 重覆精度 | ± 0.04mm/M | ||
| 滾珠螺桿外徑 (mm) | PU鋼絲皮帶/ 寬度: 15mm | ||
| 螺桿導程 (mm) | 40 | ||
| 最高速度 (mm/sec) | 2000 | 800 | |
| 最大荷重 (kg) | 水平 | 16 | 18 |
| 垂直 | - | ||
| 光電開關 | 型號 671 x 3 pcs | ||
| 負載力矩表 (N.m) |  Ma: 81N.m |
||
 Ma: 32.5 N.m |
|||
 Ma: 35.2 N.m |
|||

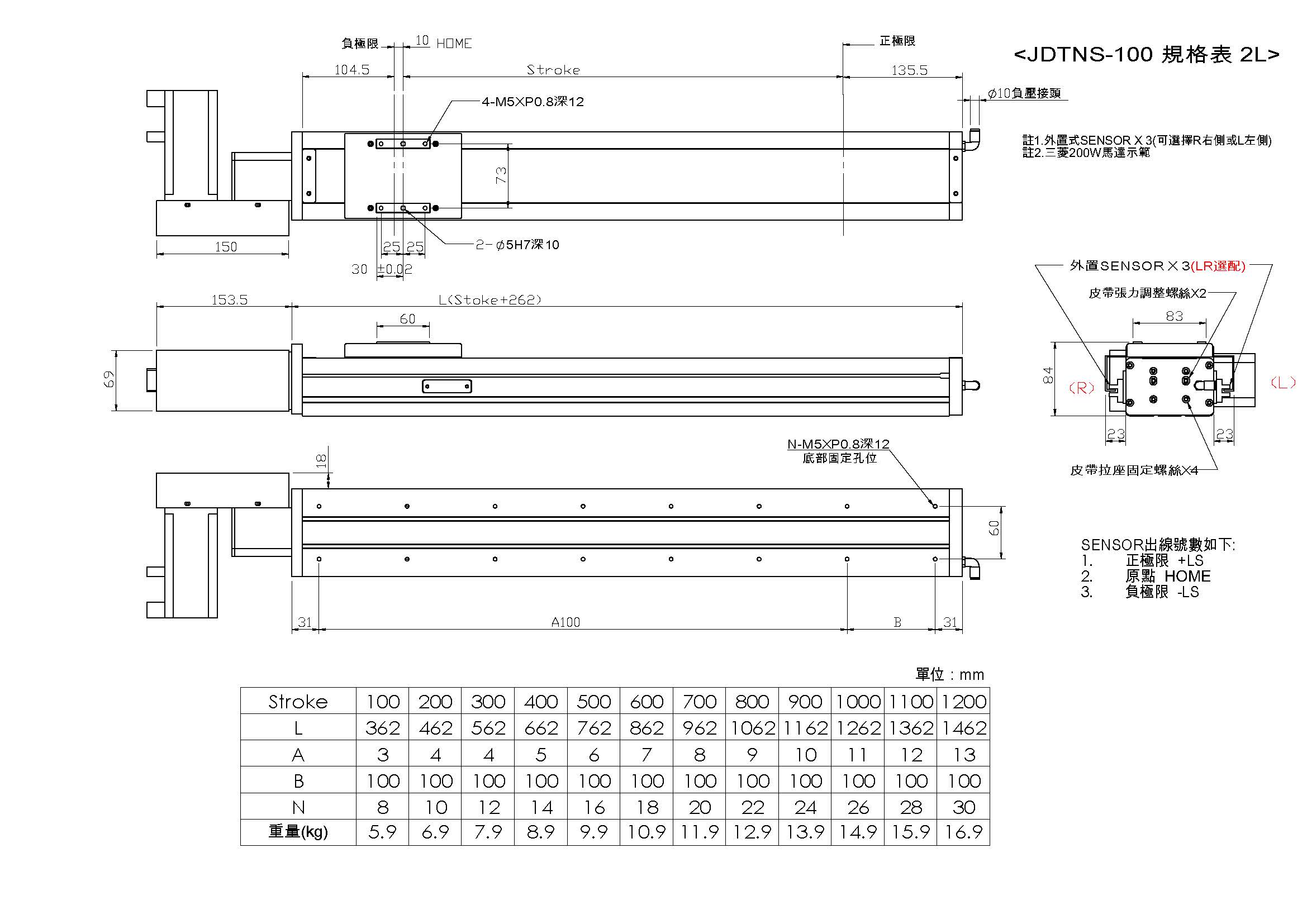

JDTNS-100 規格表-2L
1. 滑軌注油孔蓋
2. 外置SENSOR安裝(可選擇R右側或L左側)
3. 適用馬達:100W, 200W, 400W
SENSOR 出線號數如下：
- +LS
- HOME
- -LS
JDTNS-100 規格表-2LU
1. 滑軌注油孔蓋
2. 外置SENSOR安裝(可選擇R右側或L左側)
3. 適用馬達:100W, 200W, 400W
SENSOR 出線號數如下：
- +LS
- HOME
- -LS

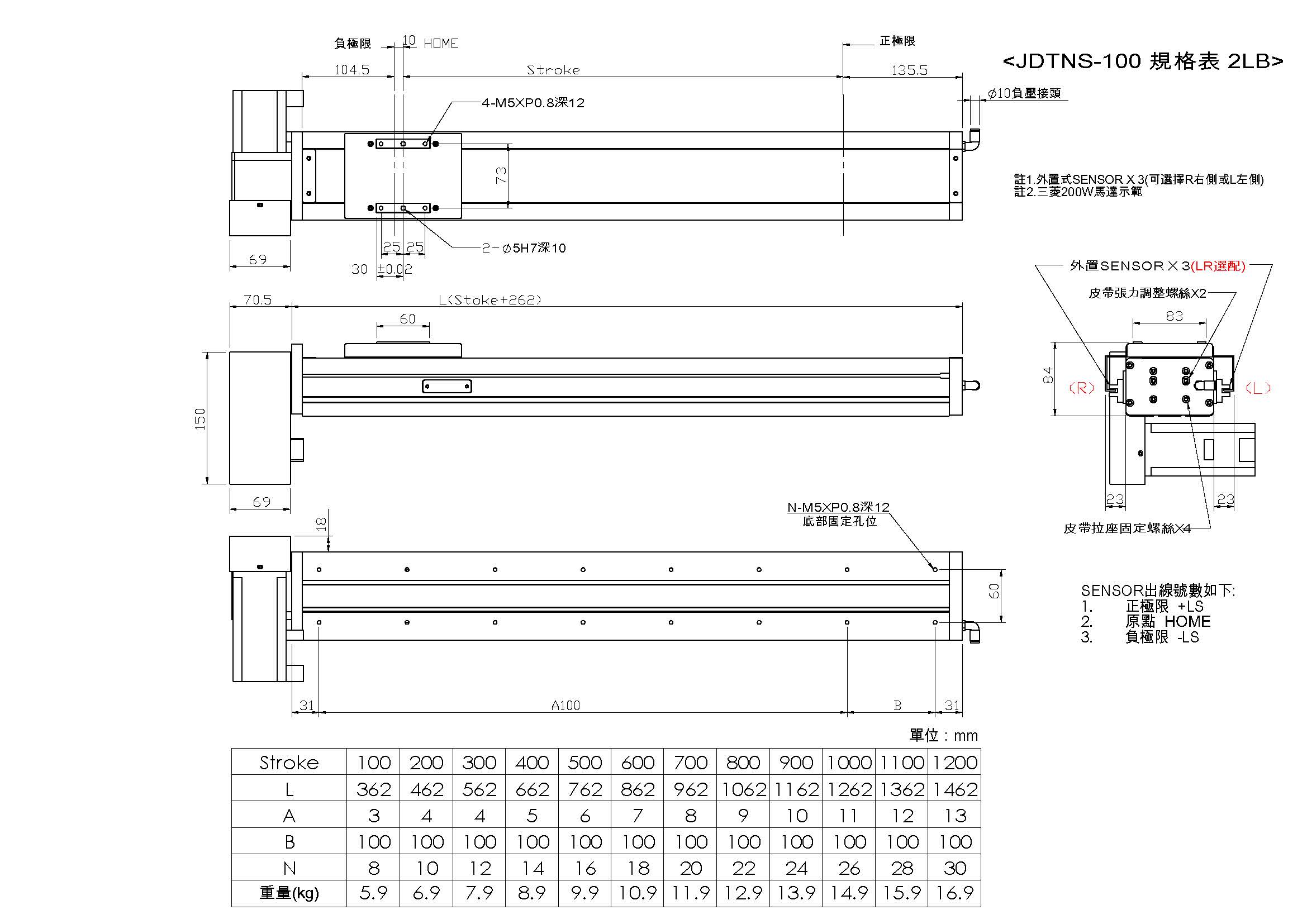

JDTNS-100 規格表-2LB
1. 滑軌注油孔蓋
2. 外置SENSOR安裝(可選擇R右側或L左側)
3. 適用馬達:100W, 200W, 400W
SENSOR 出線號數如下：
- +LS
- HOME
- -LS

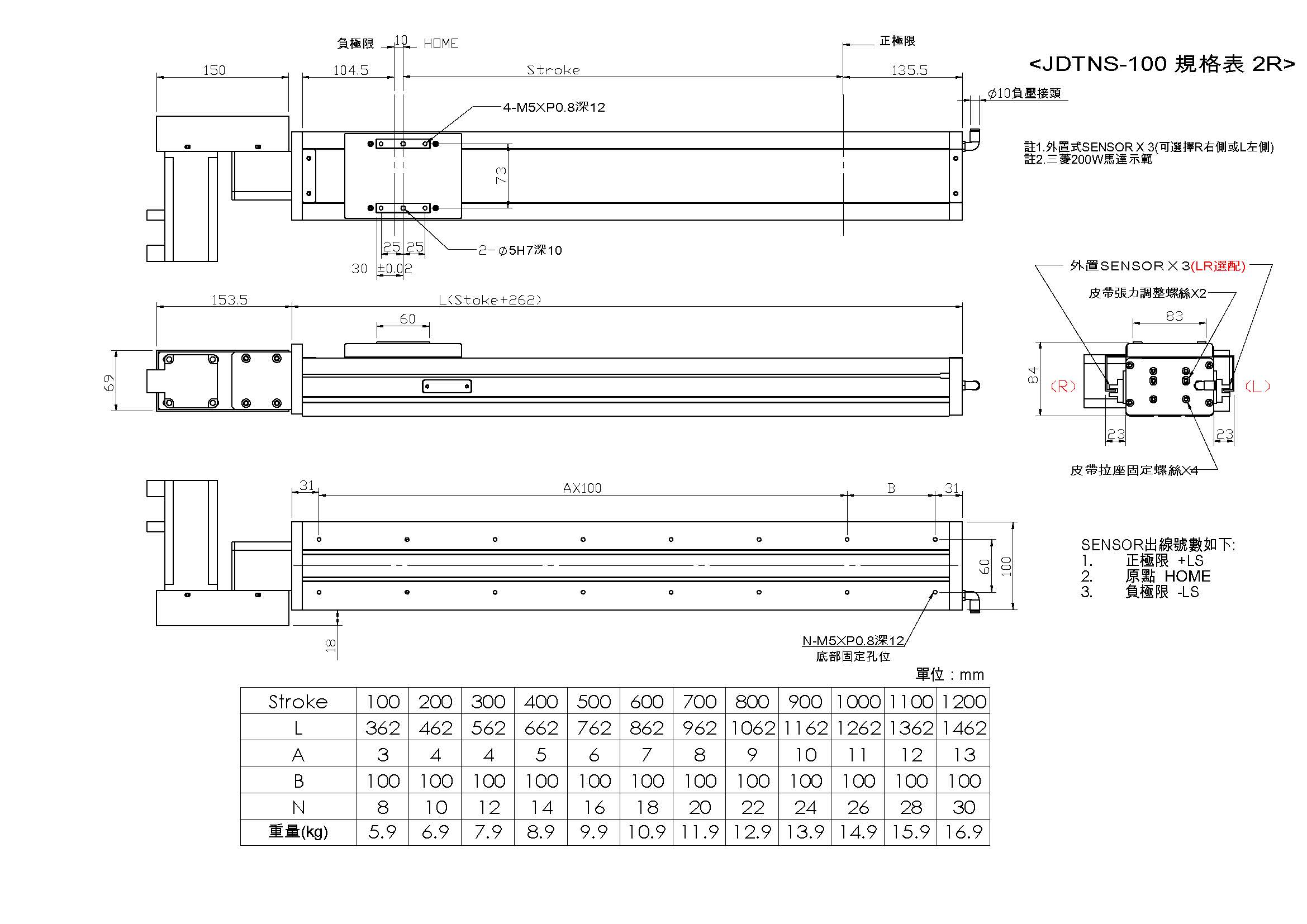

JDTNS-100 規格表-2R
1. 滑軌注油孔蓋
2. 外置SENSOR安裝(可選擇R右側或L左側)
3. 適用馬達:100W, 200W, 400W
SENSOR 出線號數如下：
- +LS
- HOME
- -LS

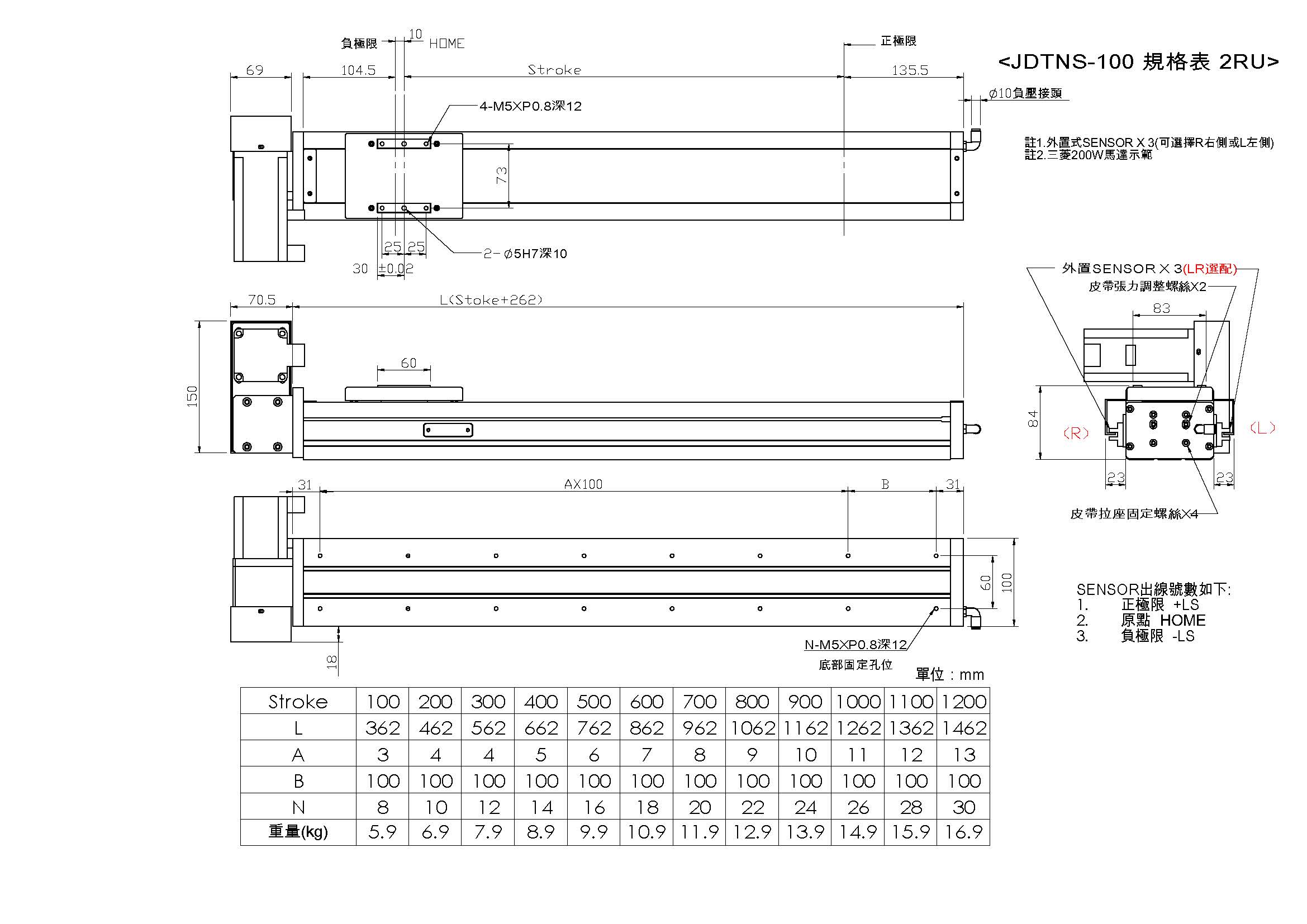

JDTNS-100 規格表-2RU
1. 滑軌注油孔蓋
2. 外置SENSOR安裝 (可選擇R右側或L左側)
3. 適用馬達100W, 200W, 400W
SENSOR：
- +LS
- HOME
- -LS

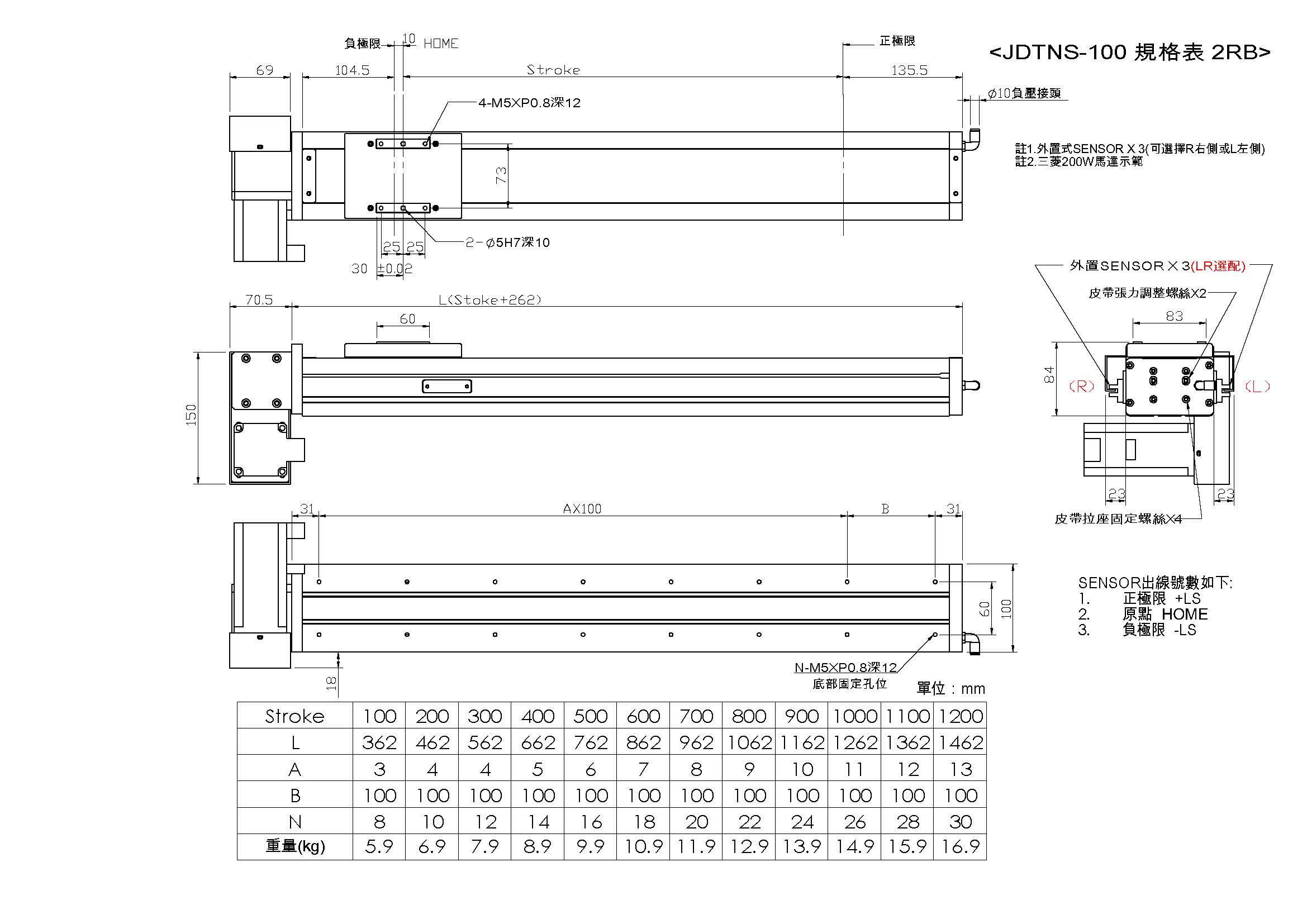

JDTNS-100 規格表-2RB
1. 滑軌注油孔蓋
2. 外置SENSOR安裝 (可選擇R右側或L左側)
3. 適用馬達100W, 200W, 400W
SENSOR：
- +LS
- HOME
- -LS
