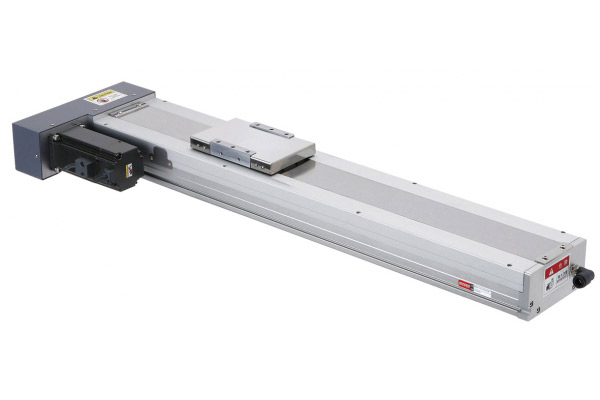

Kugelumlaufspindelgetriebener Schlitten (2 Schlitten)

JDBS-128 Kugelumlaufspindelgetriebener Schlitten (2 Schlitten)
Kugelumlaufspindelgetriebener Schlitten (2 Schlitten) JDBS-128

Staubgeschützter Typ für Reinräume
Motorleistung: 400W

Prev Nächste ANFRAGE
Product Introduction
Kompatibler Motor AC-400W / 220V
Schiene und Schlitten 15mm 2 Schlittenbahnen, 2 Schlitten
Angegebenes Drehmoment 1.3 N.m
Wiederholte Präzision ± 0.01mm
Außendurchmesser des Kugelgewindetriebs ø16mm, ø20mm
Steigungsleitspindel 5 mm 10 mm 16 mm 20 mm
Höchstgeschwindigkeit 250 mm 500 mm 800 mm 1000 mm
Max. Gewicht Horizontale 50 kg 40 kg 28 kg 20 kg
Vertikal 22 kg 14 kg 12 kg 10 kg
Sensor Model Nummer. 674 x 3 pcs / 671 x 3 pcs
Lastdrehmoment (N.m)  Ma: 110 N.m
 Ma: 90.65 N.m
 Ma: 90.65 N.m

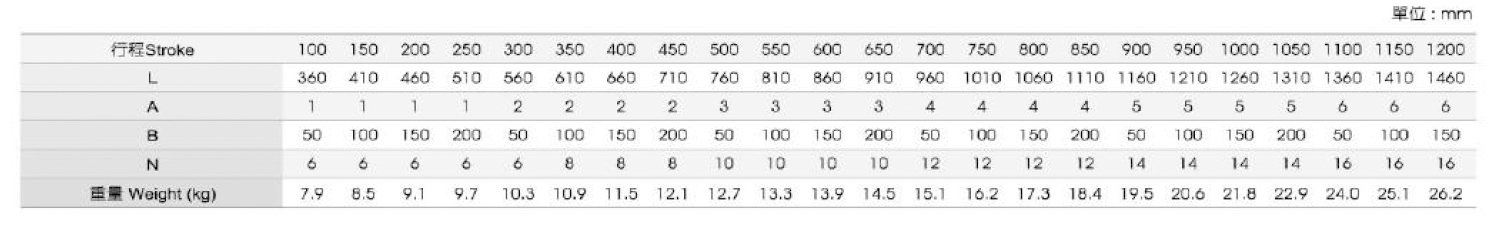

JDBS-128 Spezifikation des direkten Typs-1

1. Die Größe der Maschine ändert sich nach der verschiedenen Motorauswahl und der Motor Deckel ist optionales Zubehör.
2. Wenn Sie Öl einfüllen, muss der Sensor wieder auf die Ausgangsposition eingestellt werden.
3. Wir installieren den Sensor außen (rechts oder links)
4. Anwendbarer Motor: 100W, 200W, 400W

SENSOR：

  1. +LS
  2. HOME
  3. -LS

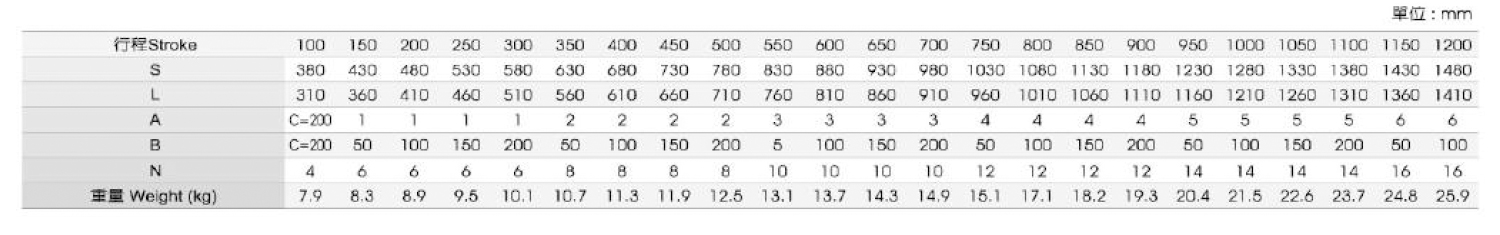

JDBS-128 Spezifikation des indirekten Typs-2L

1. Wenn Sie Öl einfüllen, muss der Sensor wieder auf die Ausgangsposition eingestellt werden.
2. Wir installieren den Sensor auf der (linken Seite).
3. Anwendbarer Motor: 100W, 200W, 400W

SENSOR：

  1. +LS
  2. HOME
  3. -LS
JDBS-128 Spezifikation des indirekten Typs-2R

1. Wenn Sie Öl einfüllen, muss der Sensor wieder auf die Ausgangsposition eingestellt werden.
2. Wir installieren den Sensor auf der (linken Seite)
3. Anwendbarer Motor: 100W, 200W, 400W

SENSOR：

  1. +LS
  2. HOME
  3. -LS
JDBS-128 Spezifikation des indirekten Typs-2B

1. Wenn Sie Öl einfüllen, muss der Sensor wieder auf die Ausgangsposition eingestellt werden.
2. Wir installieren den Sensor auf der (linken Seite)
3. Anwendbarer Motor: 100W, 200W, 400W

SENSOR：

  1. +LS
  2. HOME
  3. -LS
