| 材質說明 | T：中碳鋼 | A：鋁合金 |
|---|---|---|
| 表面處理 | 電鍍化學鎳 | 霧黑陽極 |

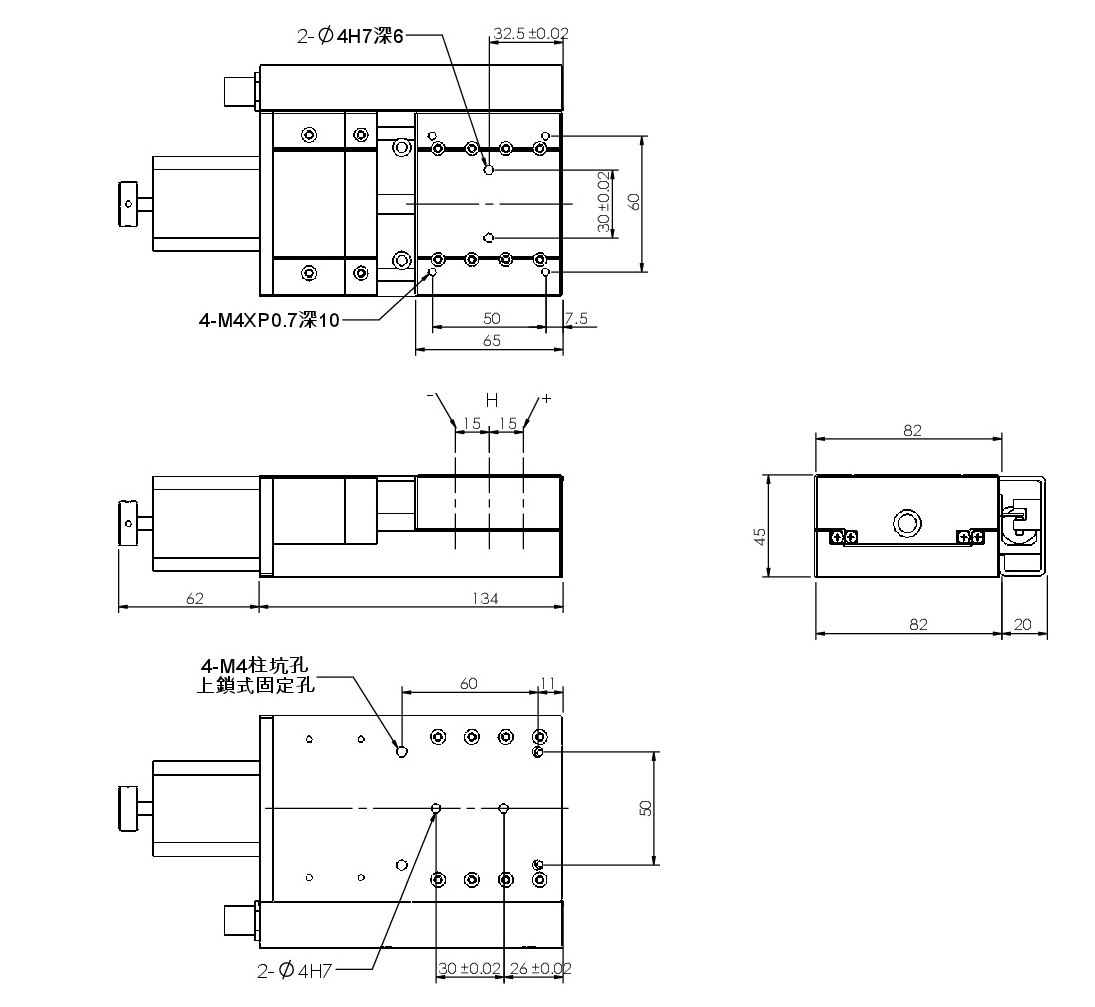

| 滑台尺寸 | 滑台寬度82 mm, 滑台高度45 mm | |
| 有效行程 | 30 mm，40 mm，50 mm | |
| 導引方式 | 交叉滾柱導軌 | |
| 傳動方式 | C5 研磨級螺桿：外徑 ∅8mm，導程 1mm | |
| 脈波分解能 | 0.0003125mm/P | |
| 精密軸承座 | 內含精密軸承、止推軸承、鎖緊螺帽 | |
| 聯軸器孔徑尺寸d1×d2 | 螺桿軸心d1，馬達軸心d2=4×5(mm) | |
| 本體重量 | S30=2.41 Kg，S40=2.52 Kg，S50=2.65 Kg | |
| S30=1.79 Kg，S40=1.83 Kg，S50=1.96 Kg | ||
| 二相微步進馬達 | 雙軸心-TS3617N13E8 | |
| 二相微步進驅動器 | EXD2025MB/3200解析能 | |
| 最高速度 | 10 mm/sec | |
| 任何位置精度 | 10 μm | |
| 重覆精度 | ≦5 μm | |
| 直線精度 | ≦3 μm | |
| 組裝平面度 | 2 0μm | |
| 動態載重 | 9.5 Kg | |
| 光電感應開關 | +Ls，Home，-Ls(防爆型 × 3pcs ) | |
| 入力電源 | DC 24V±10% | |
| 12pin接頭（公）型號 | M12 12PIN(M) | |
| 12pin接頭（母）型號 | M12 12PIN(F) | |
| 12pin接頭出線長度 | 1M，2M，3M，4M，5M | |
| 潤滑油 | 無塵油脂，型號：RECH599 | |
標準C5級螺桿配置，如需更高精度，請洽業務團隊。
XBKNA-82-S30-ST-SR-C2
XBKNA-82-S40-ST-SR-C2
XBKNA-82-S50-ST-SR-C2
XBKNA-82-S30-ST-SL-C2
XBKNA-82-S40-ST-SL-C2
XBKNA-82-S50-ST-SL-C2
