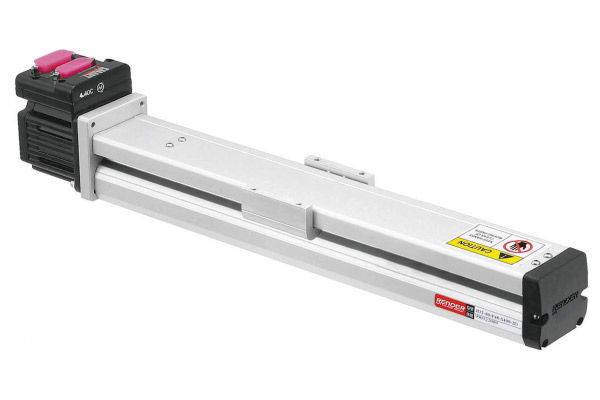

Kugelumlaufspindelgetriebener Schlitten (Flachschlitten)

JDBN-50 Kugelumlaufspindelgetriebener Schlitten (Flachschlitten)
Kugelumlaufspindelgetriebener Schlitten (Flachschlitten) JDBN-50

Staubgeschützter Typ
Motorleistung: 100W

Prev Nächste ANFRAGE
Product Introduction
Merkmale
Kompatibler Motor AC-100W/ 220V
Schiene und Schlitten MR9 WL Flachschieber
Angegebenes Drehmoment 0.32 N.m
Wiederholte Präzision ± 0.01mm
Außendurchmesser des Kugelgewindetriebs ø8mm, ø12mm
Steigungsleitspindel 2 mm 10 mm
Höchstgeschwindigkeit 100 mm/sec 400 mm/sec
Max. Gewicht Horizontale 5 kg 4 kg
Vertikal 3 kg 2 kg
Sensor Model Nummer. 674 x 3 pcs
Lastdrehmoment (N.m)  Ma: 18 N.m
 Ma: 11.2 N.m
 Ma: 11.2 N.m
Direkter Typ

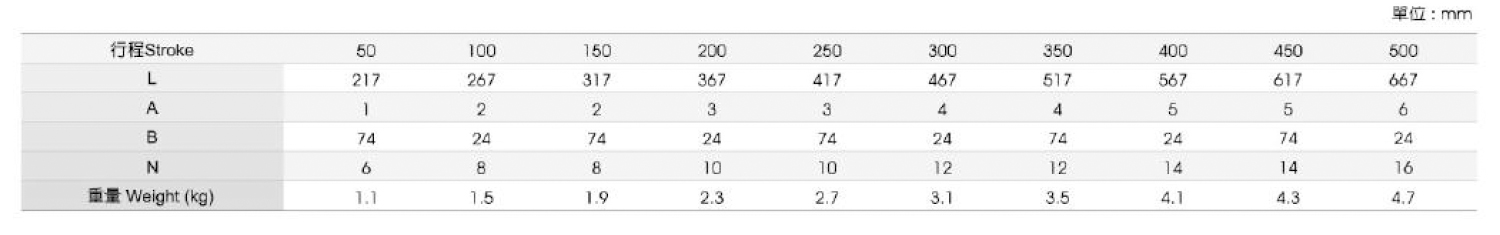

JDBN-50 Spezifikation des direkten Typs-1

1. Die Größe der Maschine ändert sich nach der verschiedenen Motorauswahl und der Motor Deckel ist optionales Zubehör.
2. Anwendbarer Motor: 50W, 100W
3. Wir installieren den Sensor außen (rechte oder linke Seite)

SENSOR：

  1. +LS
  2. HOME
  3. -LS

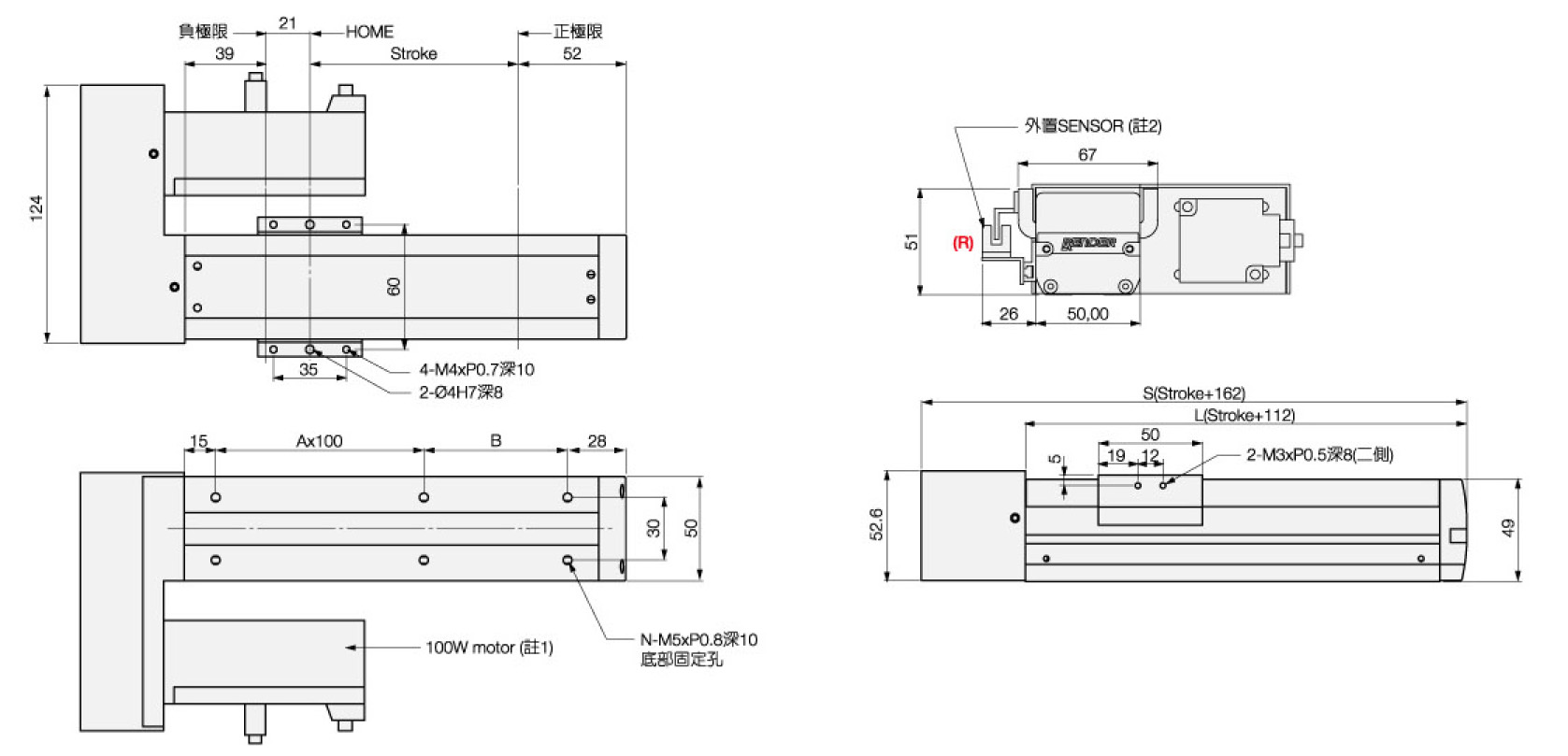

Indirekter Typ-2L

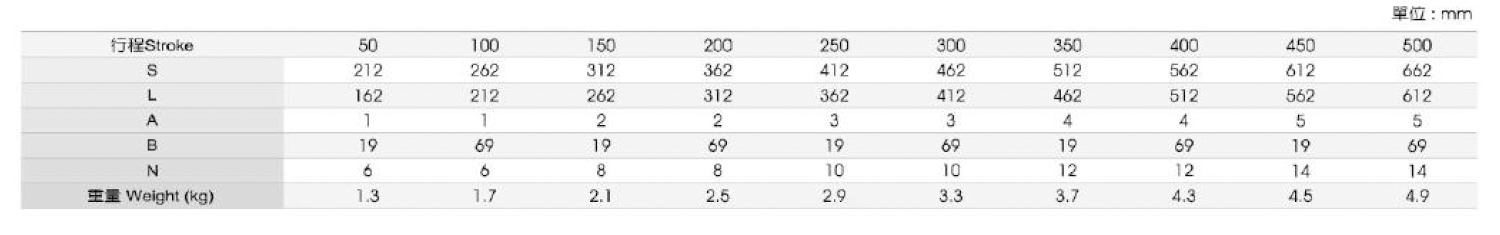

JDBN-50 Spezifikation des indirekten Typs-2L

1. Anwendbarer motor: 50W, 100W
2. Wir installieren den Sensor außen (rechte Seite)

SENSOR：

  1. +LS
  2. HOME
  3. -LS
Indirekter Typ-2R

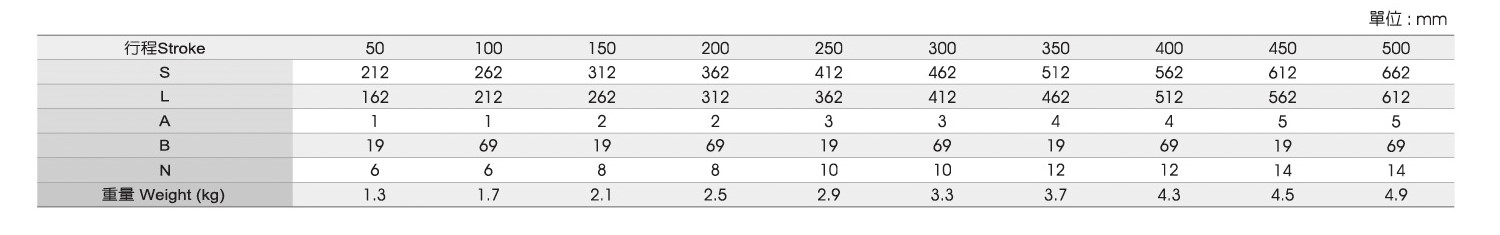

JDBN-50 Spezifikation des indirekten Typs-2R

1. Anwendbarer motor: 50W, 100W
2. Wir installieren den Sensor außen (linke Seite)

SENSOR：

  1. +LS
  2. HOME
  3. -LS

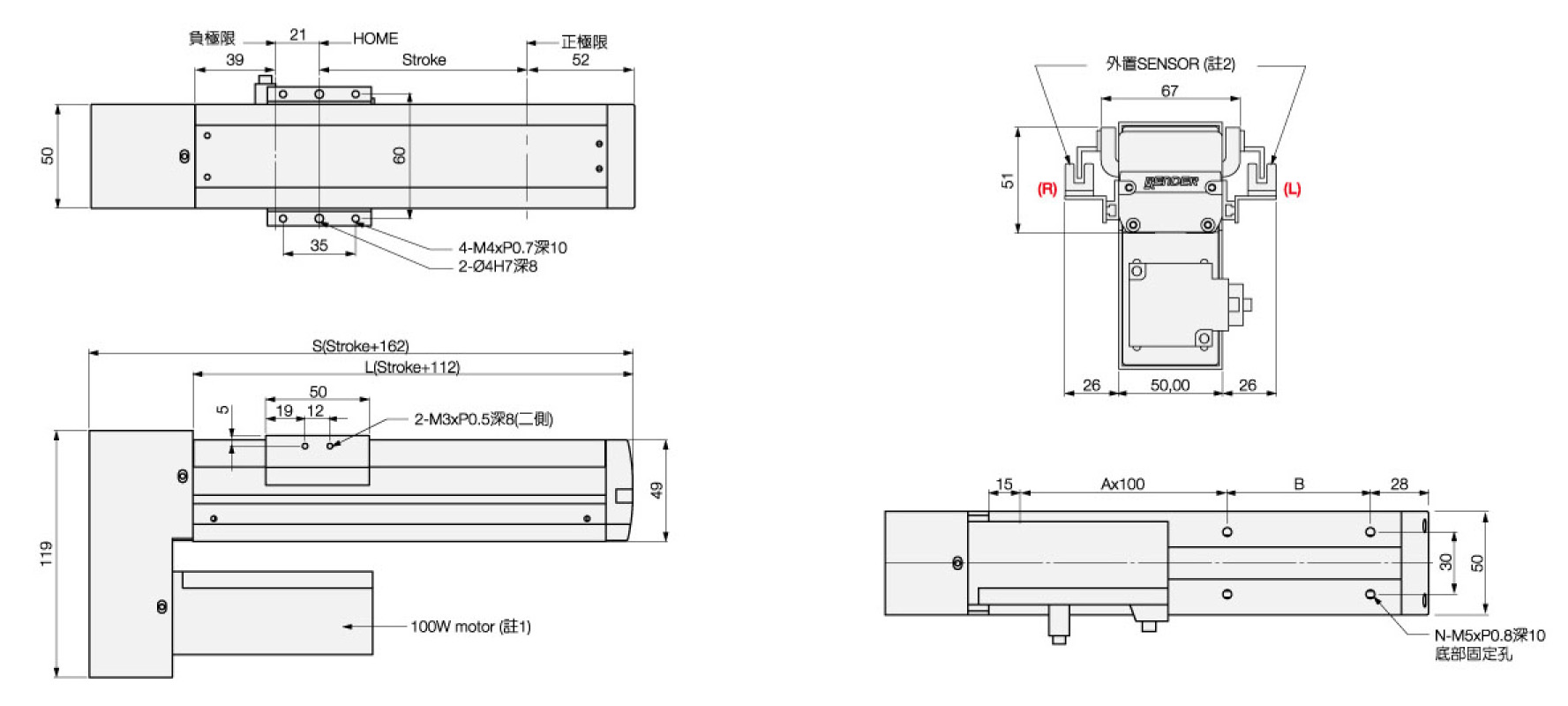

Indirekter Typ-2B
JDBN-50 Spezifikation des indirekten Typs-2B

1. Anwendbarer motor: 50W, 100W
2. Wir installieren den Sensor außen (rechte oder linke Seite)

SENSOR：

  1. +LS
  2. HOME
  3. -LS
